| Nome do Produto: | Válvula Borboleta Wafer | Material do corpo: | Ferro dúctil/ferro fundido GGG50, ferro fundido |
|---|---|---|---|
| Padrão: | ANSI,API | Pressão: | Pressão média, pressão baixa |
| Conexão: | flange/bolacha, bolacha | Cor: | AZUL, personalizado |
| Disco: | Ferro fundido | Material do assento: | EPDM |
| Realçar: | Válvula borboleta estilo wafer de 150 mm,válvula borboleta tipo wafer de alça,válvula borboleta tipo wafer de 200 mm |
||

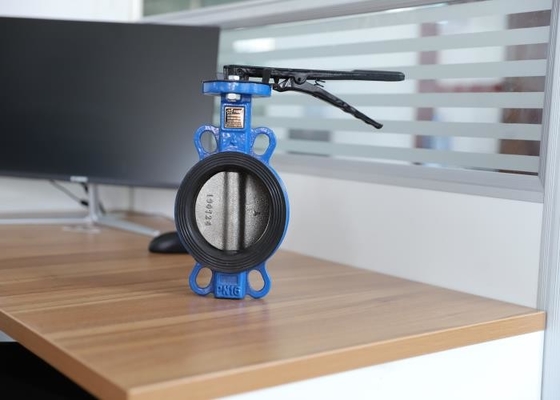

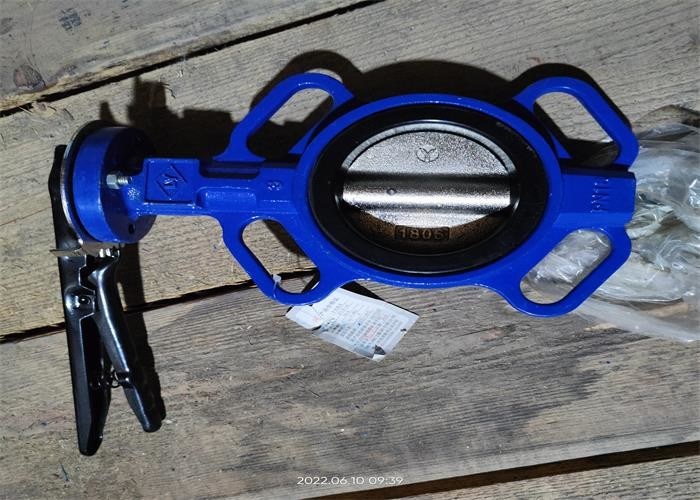

A válvula borboleta de alça é simples em estrutura, pequena em tamanho e leve em peso, e consiste apenas em algumas peças.E só precisa girar 90 ° pode ser aberto e fechado rapidamente, operação simples e a válvula possui boas características de controle de fluido.Quando a válvula borboleta está na posição totalmente aberta, a espessura da placa borboleta é a única resistência quando o meio flui através do corpo da válvula, então a queda de pressão gerada pela válvula é pequena, por isso tem melhores características de controle de fluxo.
| TAMANHO | UMA | B | eu | φD1 | φD3 | H |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Corpo | ferro cinzento |
| Assento | EPDM/NBR/PTFE |
| Disco | Aço inoxidável/ferro dúctil |
| TRONCO | SS420 /304/316 |
| Cara a cara | ISO 5752/ API 609 |
| Extremidade da flange | BS10 |
1. A estrutura adota a estrutura semi-eixo, a operação de 90 graus é rápida para abrir;A placa tem alta resistência, grande área de fluxo, pequena resistência ao fluxo e economia de energia.
2. O meio pode fluir de ambos os lados da válvula de disco de flange em qualquer direção, pode atingir o objetivo de conectar ou cortar.
3. Sem projeto de estrutura de pino cônico: a conexão de transmissão entre o eixo da válvula e a placa da válvula adota a forma de conexão hexagonal, que efetivamente resolve o vazamento e os perigos ocultos de queda do pino cônico da válvula de linha intermediária original, melhora muito a vedação da válvula desempenho e segurança da operação, e resolve completamente o problema de cair do pino do cone da válvula borboleta da linha intermediária original.
4. Bom desempenho de vedação: Como a válvula não adota design de pino, ela resolve completamente o problema de vazamento do pino cônico da válvula borboleta de linha média original;A sede da válvula adota o processo de vulcanização integral.Por um lado, é resolvido o problema de vazamento entre a sede da válvula e o corpo existente no teste de pressão da válvula de linha média original.Por outro lado, a superfície de vedação lateral da sede vulcanizada é mais larga e três linhas d'água de vedação do tipo O-ring são adicionadas para tornar a vedação com o flange do tubo mais confiável.A junta de flange é salva.
1. A válvula é instalada na tubulação para abertura e fechamento, e também pode ser usada para ajuste e estrangulamento.
2. A válvula pode ser instalada em qualquer direção.
3. A cavidade do tubo e da válvula deve ser limpa antes da instalação.
4. A válvula não deve ser submetida a grandes forças externas após a instalação.
5. A válvula é instalada na tubulação que fica fechada por muito tempo e deve ser aberta e fechada regularmente.
6. Quando a temperatura mínima local for inferior a 4℃, proteção de isolamento deve ser tomada;Como a válvula final deve ser usada com tubo ou camisa de aquecimento, para evitar que a temperatura da parede do tubo fique abaixo de 0℃.
7. É estritamente proibido instalar e usar na tubulação sob vibração ou mudança rápida de temperatura média.
8. A condição operacional deve ser consistente com os requisitos da especificação de desempenho
