Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Válvula de borboleta da bolacha | Material do corpo: | Ferro de moldação |
|---|---|---|---|
| Temperatura dos meios: | 10-80℃ | Meios: | água |
| conexão: | Bolacha | Poder: | Punho |
| Disco: | Ferro fundido | tronco: | Aço/de aço inoxidável |
| Tamanho portuário: | DN50-DN200 | Cor: | AZUL, personalizado, cinzento |
| Realçar: | Válvula de Pin Stainless Steel Lug Butterfly,Válvula de borboleta de aço inoxidável do talão do punho,Tipo válvula da bolacha do ferro fundido de borboleta |
||

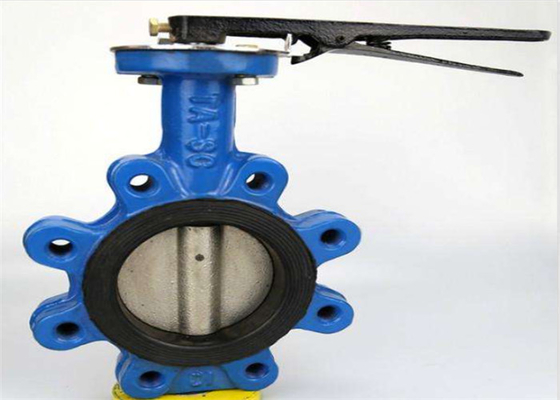

A válvula de borboleta do punho tem as vantagens da estrutura simples, do volume pequeno e do peso leve. É composta somente de algumas peças. Além disso, pode ser aberta e fechado rapidamente girando o ° 90, que é simples se operar. Ao mesmo tempo, a válvula tem boas características do controle fluido. Quando a válvula de borboleta está na posição inteiramente aberta, a espessura da placa de borboleta é a única resistência quando o meio corre através do corpo de válvula. Consequentemente, a gota de pressão gerada através da válvula é muito pequena, assim que tem boas características do controle de fluxo
Qual da válvula de borboleta ordinária e da válvula de porta com a mesmos pressão nominal e diâmetro nominal tem a melhor tensão e não é fácil de escapar?
A tensão da válvula de porta é melhor do que aquela da válvula de borboleta, mas as válvulas de borboleta de alguns fabricantes têm bom selando o desempenho.
A válvula de porta tem de grande volume e ocupa o grande espaço.
A válvula de borboleta tem o volume pequeno e o espaço pequeno.
A seleção específica deve igualmente considerar a temperatura do meio, da selagem e da embalagem da válvula.
As válvulas de borboleta com o diâmetro nominal maior de 50 são especificadas na especificação.
A válvula de borboleta do punho é um produto novo chave nacional. A válvula de borboleta manual de capacidade elevada adota uma estrutura de selagem elíptica dobro do cone inclinado excêntrico e especial. O modelo de serviço público resolve a desvantagem que a superfície de selagem da válvula de borboleta excêntrica tradicional está ainda na fricção do contato de deslizamento no momento de abrir e de fechar 0 ° ~ o ° 10, realiza o efeito que a superfície de selagem da placa de borboleta está separada no momento da abertura, e o efeito de selagem é fechado no momento do contato de fechamento, para prolongar a vida útil e conseguir o melhor desempenho de selagem.
| B | L | D1 | D3 | H | |||
| PN10 | PN16 | ||||||
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 | |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 | |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 | |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 | |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 | |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 | |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 | |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 | |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 | |
| DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 | |
| DN35O (14") | 267 | 368 | 75 | 125 | 70,25 | 40 | |
| DN400 (16") | 297 | 400 | 85,7 | 197 | 100,3 | 51,2 | 72 |
| DN450 (18") | 315 | 422 | 104,6 | 197 | 100,3 | 51,2 | 72 |
| DN500 (20") | 348 | 480 | 130,28 | 197 | 100,3 | 64,2 | 82 |
| DN600 (24") | 444 | 562 | 151,36 | 276 | 130,3 | 70,2 | 82 |
