Detalhes do produto:
Condições de Pagamento e Envio:
|

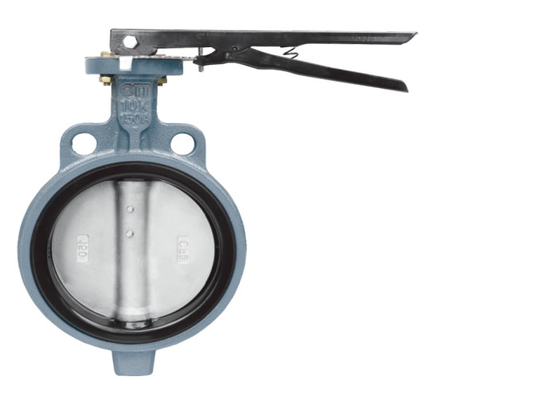

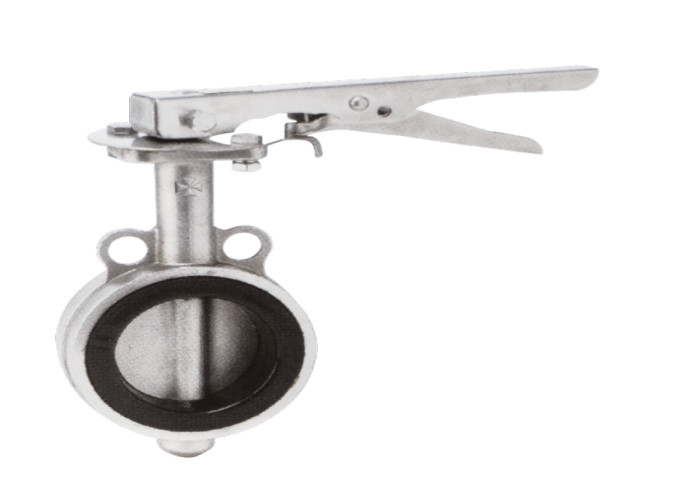

| Nome do Produto: | Válvula Borboleta Wafer | Padrão: | JIS |
|---|---|---|---|
| Material do disco: | Aço inoxidável | Poder: | Manual |
| Conexão: | bolacha/flangeada, bolacha | Cor: | personalizado, cinzento |
| Estrutura: | Borboleta, Bolacha | Material do corpo: | Ferro dúctil/ferro fundido GGG50, ferro fundido |
| Realçar: | Válvula borboleta wafer de 350 mm,válvula borboleta ggg50 wafer de ferro fundido,válvula borboleta tipo wafer de 400 mm |
||
A válvula pode ser amplamente utilizada na rede de tubulação municipal, sistema de aquecimento de água, construção e outras indústrias de sistema de água limpa, pode ser rapidamente conectada ou cortada do meio e pode ajustar rapidamente o fluxo do meio.
A válvula pode ser utilizada em tubulações ou equipamentos de meio não corrosivo, para fechamento, conexão e regulagem de vazão.
| Tamanho | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| eu | 42 | 43 | 46 | 46 | 52 | 56 | 56 |
| H | 196 | 162 | 171 | 180 | 199 | 212 | 228 |
| Corpo | ferro cinzento |
| Assento | EPDM |
| Disco | Aço inoxidável |
| Fluido Aplicável | Água |
| Pressão no trabalho | Menos de 10kgf/cm² |
| Temperatura Aplicável | menos de 80 ℃ |
| Método de Conexão | Flange 10K |
1. A estrutura adota a estrutura semi-eixo, a operação de 90 graus é rápida para abrir;A placa tem alta resistência, grande área de fluxo, pequena resistência ao fluxo e economia de energia.
2. O meio pode fluir de ambos os lados da válvula de disco de flange em qualquer direção, pode atingir o objetivo de conectar ou cortar.
3. Sem projeto de estrutura de pino cônico: a conexão de transmissão entre o eixo da válvula e a placa da válvula adota a forma de conexão hexagonal, que efetivamente resolve o vazamento e os perigos ocultos de queda do pino cônico da válvula de linha intermediária original, melhora muito a vedação da válvula desempenho e segurança da operação, e resolve completamente o problema de cair do pino do cone da válvula borboleta da linha intermediária original.
4. Bom desempenho de vedação: Como a válvula não adota design de pino, ela resolve completamente o problema de vazamento do pino cônico da válvula borboleta de linha média original;A sede da válvula adota o processo de vulcanização integral.Por um lado, é resolvido o problema de vazamento entre a sede da válvula e o corpo existente no teste de pressão da válvula de linha média original.Por outro lado, a superfície de vedação lateral da sede vulcanizada é mais larga e três linhas d'água de vedação do tipo O-ring são adicionadas para tornar a vedação com o flange do tubo mais confiável.A junta de flange é salva.
1. A válvula é instalada na tubulação para abertura e fechamento, e também pode ser usada para ajuste e estrangulamento.
2. A válvula pode ser instalada em qualquer direção.
3. A cavidade do tubo e da válvula deve ser limpa antes da instalação.
4. A válvula não deve ser submetida a grandes forças externas após a instalação.
5. A válvula é instalada na tubulação que fica fechada por muito tempo e deve ser aberta e fechada regularmente.
6. Quando a temperatura mínima local for inferior a 4℃, proteção de isolamento deve ser tomada;Como a válvula final deve ser usada com tubo ou camisa de aquecimento, para evitar que a temperatura da parede do tubo fique abaixo de 0℃.
7. É estritamente proibido instalar e usar na tubulação sob vibração ou mudança rápida de temperatura média.
8. A condição operacional deve ser consistente com os requisitos da especificação de desempenho
