Detalhes do produto:
Condições de Pagamento e Envio:
|

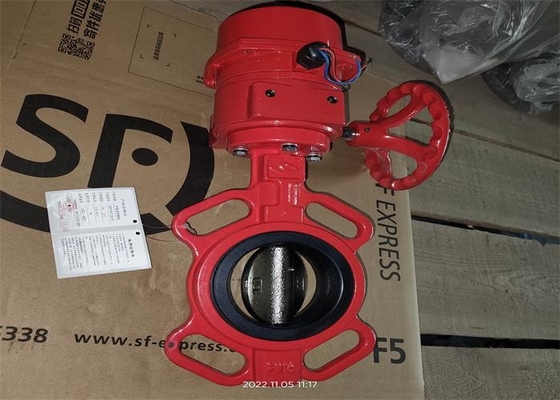

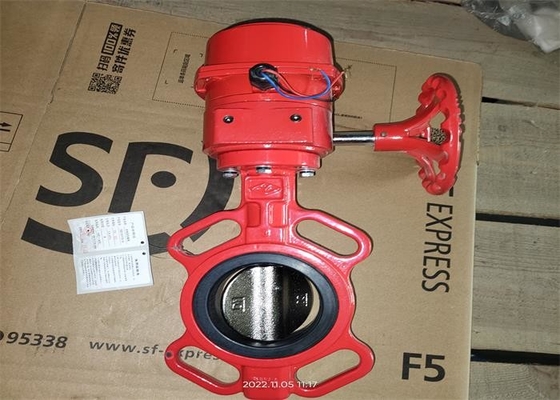

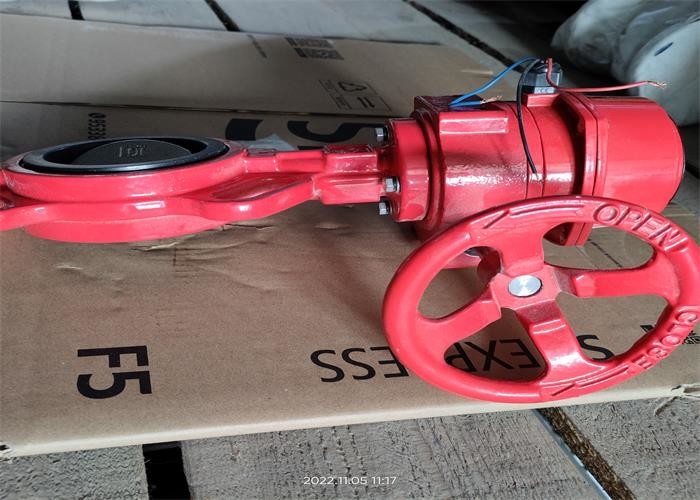

| Nome do produto: | Válvulas da proteção contra incêndios | Material do corpo: | ferro dúctil |
|---|---|---|---|
| Nome da válvula: | Válvula Borboleta | Tempreature de trabalho: | ≤80℃ |
| Pressão de funcionamento: | mpa 1,6 | Conecte o tipo: | WAFER |
| meio adequado: | Água | Cor do corpo: | Cor vermelha |
| Realçar: | válvula de borboleta da bolacha da proteção contra incêndios,ferro dútile das válvulas da proteção contra incêndios,válvula de borboleta vermelha da bolacha |
||
A válvula pode ser amplamente utilizada no sistema de agua potável de rede municipal da tubulação, no sistema de aquecimento de água, na construção e nas outras indústrias. Não pode somente rapidamente conectar ou eliminar o meio, mas igualmente rapidamente ajustar o fluxo médio. A válvula pode ser usada no encanamento ou no equipamento do meio não corrosivo para interceptar, conectar e regular o fluxo.
Quando o punho da válvula é girado pelo ° 90, o eixo da válvula igualmente gerencie. O eixo da válvula conduz a placa de borboleta para girar para abrir ou próximo. O seletor e a reunião do punho para ajustar o fluxo
| Tipo | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Nome de parte | Material da parte |
| Corpo | Ferro dútile |
| Seat | Iron+EPDM dútile |
| Disco | Ferro dútile |
| Haste | Aço carbono, SS |
1. As dimensões estruturais cumprirão com o GB/T12221, com operação pequena do volume, a de pouco peso e a fácil.
2. A estrutura adota uma meia estrutura do eixo, que possa rapidamente ser aberta ao se operar no ° 90; A placa do disco tem a área de grande resistência, grande do fluxo, a resistência atual pequena e a economia de energia.
3. O meio pode correr através de ambos os lados da válvula de borboleta da flange em todo o sentido para conseguir a finalidade da conexão ou para eliminá-la.
1. A válvula é instalada no encanamento para abrir e fechar-se, e pode igualmente ser usada para o regulamento e o estrangulamento.
2. A válvula pode ser instalada em todo o sentido.
3. limpe a cavidade da tubulação e da válvula antes da instalação.
4. A válvula estará livre da grande força externo após a instalação.
5. A válvula é instalada no encanamento que tem sido fechado por muito tempo, e deve ser aberto e fechado regularmente.
6. Quando a temperatura mínima local é mais baixa do ℃ 4, a proteção da isolação térmica estará realizada; Como a válvula da extremidade, a tubulação ou o revestimento de seguimento serão usados aquecendo-se impeça que a temperatura da parede da tubulação seja mais baixa de 0 ℃.
7. É proibido restritamente para instalá-lo e usar no encanamento que é sujeito à vibração ou à mudança rápida da temperatura média.
8. As condições operacionais serão consistentes com as exigências na especificação de rendimento
