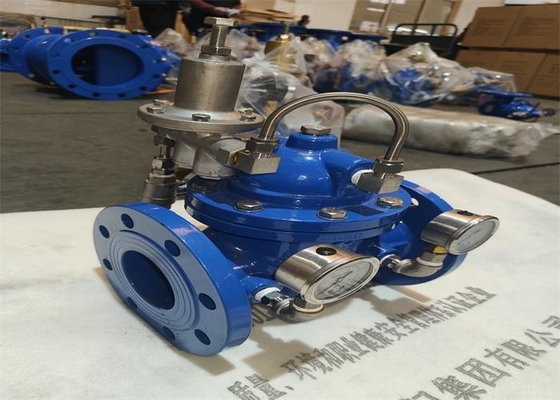

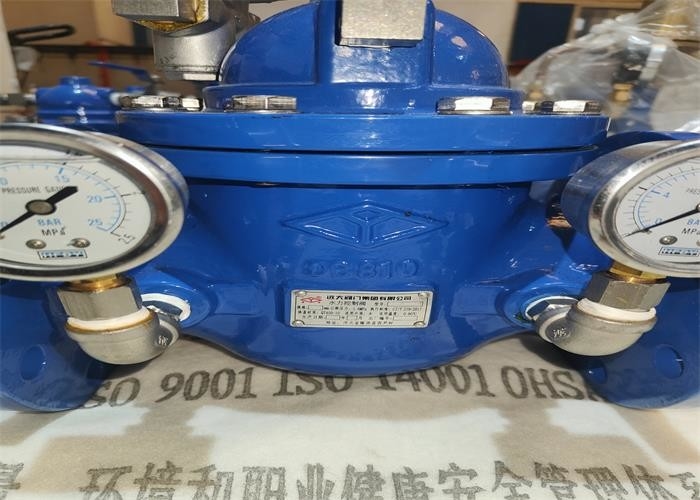

Válvula reduzida da tutela da água da válvula do regulador de pressão de PN1.6mpa ferro dútile

O princípio de trabalho de

A ENTRADA P1 da válvula ENTRA na SALA de COMANDO da VÁLVULA PRINCIPAL ATRAVÉS do CATETER E da VÁLVULA de AGULHA 19 (VEJA o DESENHO de CONSTRUÇÃO) E ESTABELECE o SENTIDO

Sob a pressão P3. A pressão P2 da tomada atua sob o diafragma da válvula piloto 13 através do cateter e é oposta à mola de regulamento da válvula piloto

Resistência. Quando a pressão P2 da tomada excede o valor ajustado da mola de válvula piloto, a válvula piloto é fechado, e a excreção da água na sala de comando é 0.

Quando a PRESSÃO VARIÁVEL P3 ALCANÇA o MÁXIMO, o DISCO PRINCIPAL COMPRIME SEAT, a VÁLVULA de DIMINUIÇÃO FECHA-SE, E as DIMINUIÇÕES da PRESSÃO A JUSANTE. Quando a exportação

Quando a pressão P2 é menos do que o valor ajustado da mola de válvula piloto, a válvula piloto está aberta, e a água da pressão na sala de comando passará através da válvula piloto

9. Descarga à tomada da válvula. Devido à abertura pequena da válvula de agulha, a velocidade da descarga na sala de comando é maior do que a velocidade do reabastecimento da água da pressão na entrada.

Assim, a pressão P3 na câmara do controle é reduzida, e a pressão de entrada P1 sob o disco principal 5 da válvula é aplicada sempre apoiar o disco principal da válvula

Para abrir a válvula de diminuição da pressão e aumentar a pressão a jusante. No regulamento constante, a taxa da descarga é igual à taxa do rehydration,

A abertura de porto principal da válvula é inalterada, e a pressão a jusante é estável.

Tamanho da conexão

Desempenho técnico principal

Introdução de produto

O corpo de válvula adota o projeto inteiro da aerodinâmica do canal, a resistência fluida é pequeno, fluxo, selando o efeito é bom, no modo de transmissão adotou a operação hidráulica, isto é, o uso da pressão de água no encanamento operar automaticamente o disco principal da válvula para cima e para baixo o movimento, abertura da válvula de controle, ajusta a pressão a jusante. Mantenha a pressão a jusante na pressão ajustada na mola de válvula piloto. Quando a pressão a jusante excede o valor ajustado, a válvula de diminuição da pressão automaticamente perto de assegurar-se-á de que a pressão da tomada esteja inalterada. O produto é o produto ideal para a fonte de água doméstica, a água do fogo e o sistema de fonte industrial da água
