Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Válvula da tutela da água | Material: | Moldação, de aço inoxidável |
|---|---|---|---|
| Estrutura: | Verificação | Pressão: | Pressão média |
| Temperatura dos meios: | ≤150℃ | Meios: | Água, vapor |
| Padrão ou não padronizado: | padrão | Cor: | O pedido do cliente |
| Corpo: | WCB/CF8/CF8M | Tamanho portuário: | DN50-DN800 |
| Realçar: | Válvula de verificação da bolacha do aço moldado 2,Válvula de verificação da bolacha de WCB 2,Tipo de aço inoxidável válvula da borboleta de verificação |
||

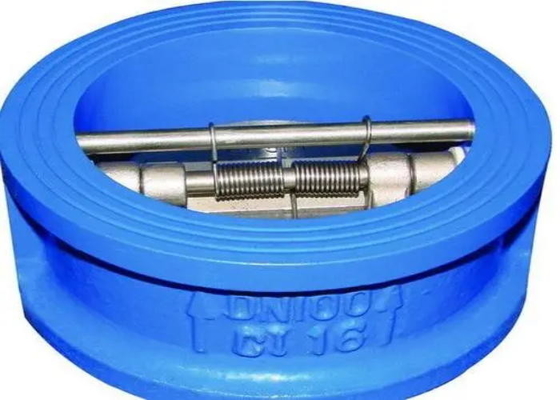

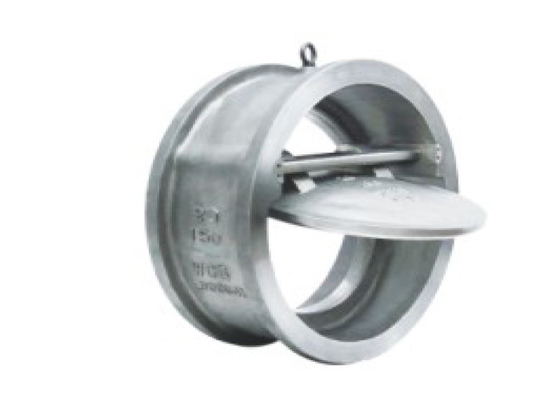

A válvula de verificação da borboleta refere a válvula que automaticamente abre e fecha o disco segundo o fluxo do meio próprio da válvula para impedir o recuo do meio. Igualmente sabe-se como a válvula de verificação, a válvula de sentido único, a válvula de recuo e a válvula de pressão traseira. A válvula de verificação pertence a uma válvula automática, que seja usada principalmente para impedir o recuo médio, a rotação reversa da bomba e o motor de comando, e à descarga do meio do recipiente. A válvula de verificação pode igualmente ser usada no encanamento para fornecer o sistema auxiliar em que a pressão pode aumentar acima da pressão de sistema. As válvulas de verificação podem principalmente ser divididas na válvula de verificação do balanço (que gerenciem de acordo com o centro de gravidade), na válvula de verificação do elevador (que se movem ao longo da linha central) e na válvula de verificação da borboleta (que gerencie ao longo do centro).
| Projeto e fabricação | API 594 |
| Cara a cara | ASME/ANSI B16.1 |
| Extremidade da flange | ASME/ANSI B16.5 |
| Inspeção | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (polegada) | L (milímetro) | D (milímetro) | D2 (milímetro) | D3 (milímetro) | NPS (polegada) | L (milímetro) | D (milímetro) | D2 (milímetro) | D3 (milímetro) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 ambas as extremidades da passagem da válvula deve ser obstruído e há uma sala seca e ventilada. Se é armazenada por muito tempo, a prevenção de oxidação estará verificada frequentemente.
2 antes da instalação, a válvula será limpada e os defeitos causados durante o transporte serão eliminados.
3 durante a instalação, para verificar com cuidado se as marcas e as placas de identificação na válvula cumpram as exigências do uso.
4 a válvula são instalados no encanamento horizontal com a tampa da válvula para cima.
1. Não faça o peso do urso da válvula de verificação no encanamento. A grande válvula de verificação deve ser apoiada independentemente para impedir que esteja afetado pela pressão gerada pelo sistema de tubulação.
2. Durante a instalação, atenção do pagamento que o sentido do fluxo médio será consistente com o sentido da seta do corpo de válvula.
3. O tipo válvulas do elevador de verificação verticais do disco será instalado nas tubulações verticais.
4. Levante o tipo que a válvula de verificação horizontal do disco será instalada no encanamento horizontal
