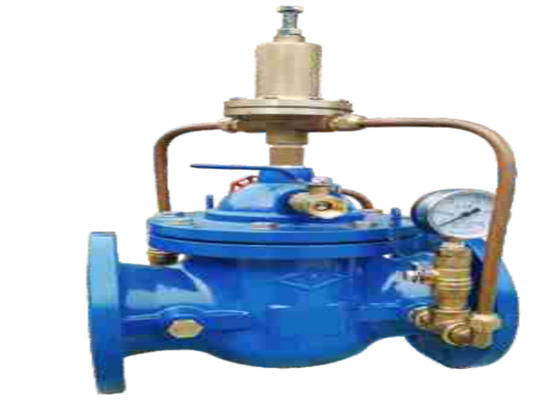

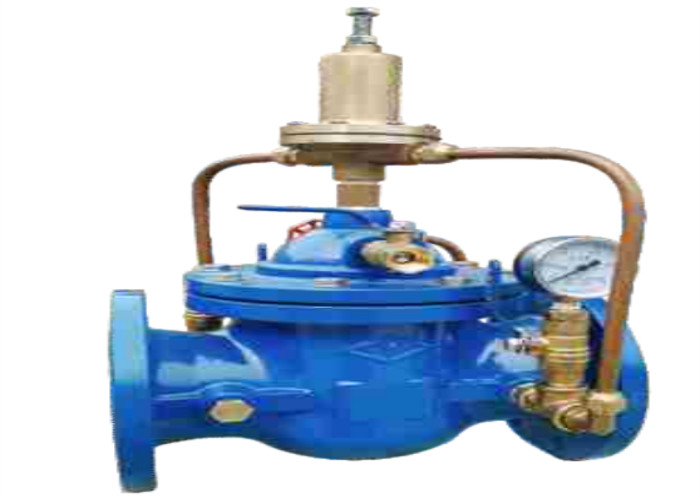

Válvula dútile da tutela da água da extremidade da flange da válvula de escape de pressão do ferro 500X

Introdução

relevo de pressão 500X e válvula guardar. Usado para o sistema de encanamento de luta contra fonte de água, condicionamento de ar e incêndio. Meio: água, ℃ do ≤ 80 da temperatura. É usado para estabilizar a pressão do encanamento na frente da válvula. Quando a pressão na frente da válvula excede a pressão, a válvula principal está aberta para a drenagem. Quando as gotas de pressão do encanamento abaixo do valor ajustado, a válvula principal forem fechados. O valor da pressão pode ser ajustado pelo parafuso do ajuste da válvula piloto

Uso

Válvula de liberação/de sustentação da pressão pode eficazmente relase a pressão que excede o ponto de grupo da segurança do piloto da válvula piloto no encanamento ao encanamento do preventhe e dos equipamentos de dano. Esta válvula é usada principalmente para o escape da pressão do sistema de circulação de testes de controle do fogo no buildingsto alto para evitar sempre o problema do sistema devido à pressão hidráulica a mais alta, alkeep a pressão da fonte de água da válvula principal acima de um valor ajustado de modo a toensure a pressão da área principal acima da fonte de água da válvula

princípio de funcionamento

Primeiramente, grupo a pressão de abertura da válvula principal. Afrouxe a contraporca da válvula piloto, gire o parafuso da válvula piloto no sentido horário, e o parafuso move-se para baixo. A mola de regulamento é comprimida para aplicar uma determinada pressão ao núcleo de válvula piloto. Neste tempo, a pressão de abertura dos aumentos principais da válvula. Gire o parafuso do ajuste da válvula piloto no sentido anti-horário, a pressão da mola é liberada, a pressão que atua no núcleo de válvula piloto é reduzida, e a pressão de abertura da válvula principal é reduzida. O valor da pressão do encanamento na frente da válvula principal pode ser observado através do calibre de pressão. Após o ajuste, aperte a porca de doce

Quando a pressão na frente dos aumentos da válvula, a pressão na câmara mais baixa do diafragma da válvula piloto igualmente aumentar. Após ter excedido o valor ajustado, o diafragma conduz o núcleo de válvula piloto para cima, a válvula piloto abre, e a água na câmara superior do diafragma principal da válvula é descarregada. Quando as gotas de pressão, o núcleo de válvula principal abrem sob a diferença da pressão entre as câmaras superiores e mais baixas do diafragma, a válvula principal começa a drenar, e a pressão do encanamento começa a deixar cair

A pressão sob o diafragma da válvula piloto igualmente diminui, quando a pressão diminui abaixo do valor ajustado. Sob a ação da mola de ajuste. O núcleo de válvula piloto é fechado. A pressão na câmara superior dos aumentos principais do diafragma da válvula gradualmente. Porque a área do diafragma principal da válvula é maior do que a área do núcleo de válvula principal, sob a ação da diferença da pressão entre as câmaras superiores e mais baixas do diafragma. O carretel principal é fechado. A válvula principal para de drenar.

Sumário:

1, ao ajustar a pressão de abertura, para aumentar gradualmente a pressão na frente da válvula. Gire-a sobre no valor ajustado. E o registro o valor do calibre de pressão, e continua então a aumentar a pressão de entrada. Mantenha a válvula principal inteiramente aberta (isto é o fluxo da descarga da válvula principal não aumentará). Grave a pressão da descarga da válvula principal. Então gradualmente reduzir a pressão de entrada até que a válvula principal esteja fechado, e grava a pressão assentando da válvula.

2, repetem o ajuste por mais de duas vezes até a pressão de abertura da válvula principal e da pressão da descarga. Até que a pressão assentando estiver estável.

3, quando o relevo de pressão manual for exigido. A válvula de bola do relevo de pressão na tampa principal da válvula pode ser aberta, e a pressão na câmara superior das diminuições principais do diafragma da válvula. A válvula principal é aberta então para o relevo de pressão, e a tomada da válvula de bola do relevo de pressão deve ser conectada à vala de drenagem.

4, quando a diferença da pressão de abertura da válvula principal é p < 0.5MPa, o valor do desvio são o ± 0.02MPa. Quando o ≥ 0.5MPa de p, o valor do desvio for o ± 0.04MPa.

5, ≤ 1.08p da pressão da descarga (P é o valor da pressão de abertura

Dimensão
