Detalhes do produto:
Condições de Pagamento e Envio:
|
| material do corpo: | aço carbono | Conexão: | Extremidades da flange |
|---|---|---|---|
| Tipo: | os& y | Padrão ou não padronizado: | Padrão |
| Cor: | O pedido do cliente, branco | Meio: | Gás de óleo da água |
| Poder: | Manual | Pressão: | Pressão média |
| Realçar: | válvula de porta flangeada do aço de molde 4,válvula de porta flangeada de aumentação da haste 4,a válvula da porta dn100 flangeou |
||
O produto é usado abrindo e fechando o equipamento ou os encanamentos; Não permitido estrangular
1. a válvula é flange conectada e cumpre com o padrão de KS B 2361.

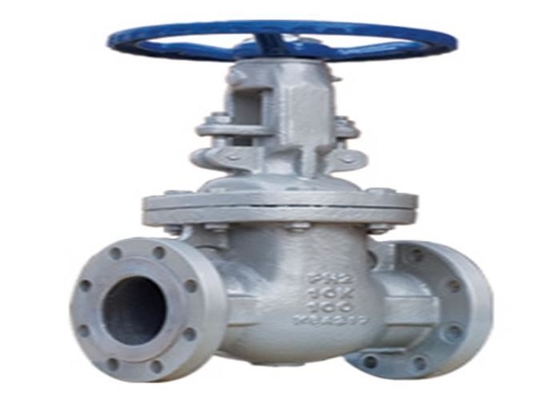

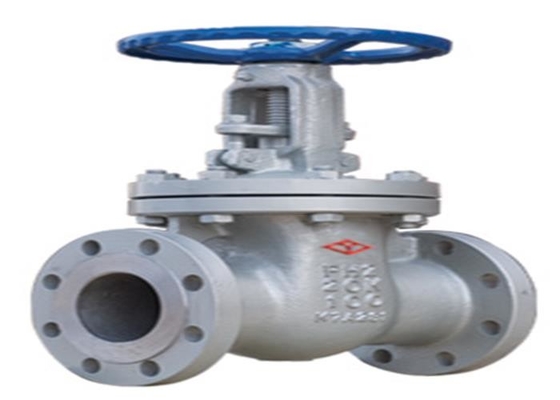

2. a válvula é composta do corpo de válvula, da capota, da porta, da haste da válvula, da roda de mão e das outras peças. Girando a roda de mão, as elevações ou quedas da haste da válvula, para conduzir a porta para aumentar ou cair, e fazer uma perpendicular linear do deslocamento ao líquido para conseguir a finalidade da abertura e do fechamento.
| Falha possível | Causa da falha | Método de eliminação |
| Escapamento da superfície de selagem | 1. a sujeira e outros objetos são misturados entre superfícies de selagem. | 1 limpa a sujeira na superfície de selagem. |
| 2. a superfície de selagem é danificada. | 2. corrija a superfície de selagem outra vez. | |
| Escapamento de embalagem | 1. a tampa de embalagem não é comprimida. | 1. aperte as porcas uniformemente para comprimir a embalagem. |
| 2. insuficiente embalagem. | 2. adicione o enchimento. | |
| 3. falha de embalagem. | 3. substitua com a embalagem nova. | |
| Escapamento da superfície de selagem da conexão da flange | 1. os parafusos da flange não são apertados ou a tensão é desigual | 1. aperte os parafusos uniformemente e simetricamente. |
| 2. a superfície de selagem da conexão é danificada | 2. refinish a superfície de selagem da flange. |
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | Hmin | Hmax | D0 |
|
Z41H-10K
|
50 | 178 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 320 | 381 | 200 |
| 65 | 190 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 346 | 425 | 200 | |
| 80 | 203 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 395 | 489 | 240 | |
| 100 | 229 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 436 | 547 | 280 | |
| 125 | 254 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 510 | 650 | 320 | |
| 150 | 267 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 570 | 730 | 320 | |
| 200 | 292 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 710 | 920 | 360 | |
| 250 | 330 | 400 | 355 | 324 | 24-2 | 12-Φ25 | 884 | 1147 | 400 | |
| 300 | 356 | 445 | 400 | 368 | 24-3 | 16-Φ25 | 1023 | 1334 | 450 |
