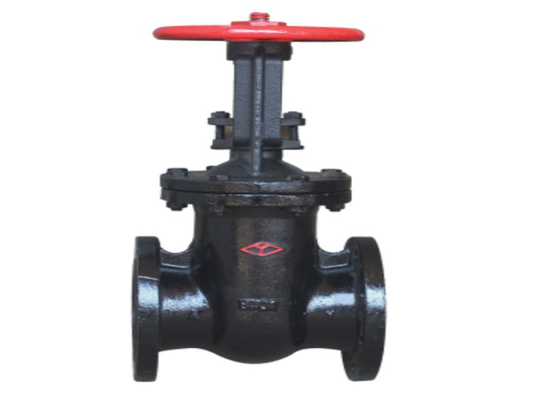

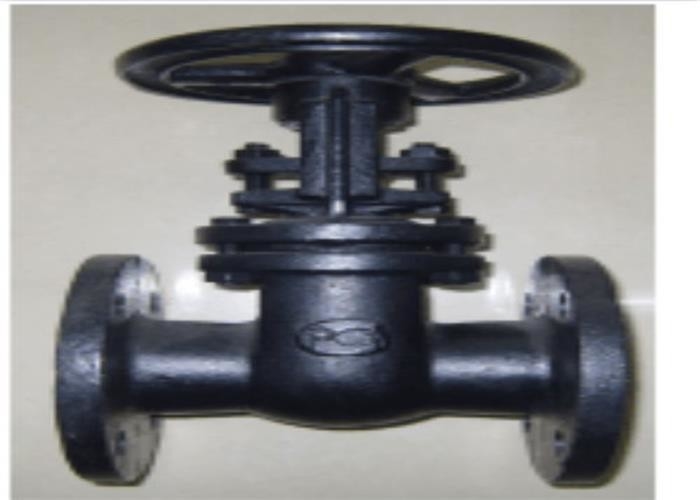

O volante PN10/16 do GOST de /HT200 do ferro fundido do cinza flangeou válvula de porta

Introdução

A peça de abertura e de fechamento da válvula de porta do aço de molde é a porta, e o sentido do movimento da porta é perpendicular ao sentido fluido. A válvula de porta pode somente inteiramente ser aberta e fechado, não ajustado e estrangulado. A ram tem duas superfícies de selagem. O modo o mais de uso geral é que as duas superfícies de selagem do formulário da válvula da ram uma cunha. O ângulo de cunha varia com os parâmetros da válvula, geralmente 50. Quando a temperatura média não é alta, é 2 o ° 52'. A porta da válvula de porta da cunha pode ser feita em um todo, que seja chamado válvula de porta rígida; Pode igualmente ser feita em uma ram que possa produzir a leve deformação para melhorar seu manufacturability e para compensar pelo desvio do ângulo da superfície de selagem no processo de processamento. Este tipo da ram é chamado a ram elástica.

Classificação

Válvula de porta do aço de molde: dividido na válvula de porta do aço carbono, na válvula de porta de aço inoxidável, na válvula de porta do aço de baixa liga (o aço de molibdênio resistente de alta temperatura do cromo pertence a esta categoria), na válvula de porta de aço da baixa temperatura, etc.

Há igualmente umas várias categorias de aço específicas sob as várias válvulas de porta do aço de molde, que são de uso geral como segue:

1. As categorias de moldação de válvulas de porta do aço carbono incluem: WCA, WCB, WCC, LCB, etc.; Temperatura aplicável - ℃ 46 ~ ℃ 425.

2. Categorias de moldação de válvulas de porta de aço inoxidável: 301 de aço inoxidável, CF8 de aço inoxidável (correspondendo a 304 de forjadura de aço inoxidável), CF8M de aço inoxidável (correspondendo a 316 de forjadura de aço inoxidável), etc.; Temperatura aplicável - ℃ 198 ~ ℃ 816.

3. O aço de baixa liga é dividido no aço de liga de alta temperatura e no aço de grande resistência da baixo-liga, entre que aço de liga de alta temperatura é chamado frequentemente aço de molibdênio do cromo.

Categorias de moldação de válvulas de porta do aço de molibdênio do cromo: zg1cr5mo, zg15cr1mov, temperatura aplicável de ZG20CrMoV, de wc6, de wc9, de c12a, etc.: ℃ 550 ~ ℃ 750.

A temperatura aplicável de cada tipo específico do material é diferente, que será selecionado de acordo com as condições de trabalho reais.

A instalação e uso

1. Antes da instalação, verifique a cavidade da válvula, a superfície de selagem e as outras peças, e nenhuma sujeira ou areia são permitidas aderir;

2. Os parafusos em todas as peças de conexão serão apertados uniformemente;

3. Certifique-se das peças de embalagem estejam exigidas para ser comprimidas para assegurar a tensão da embalagem e a abertura flexível da ram;

4. Antes de instalar a válvula, o usuário deve verificar o modelo da válvula, tamanho da conexão e pagar a atenção ao sentido de fluxo médio para assegurar a consistência com as exigências da válvula;

5. Ao instalar a válvula, o usuário deve reservar o espaço necessário para a condução da válvula;

6. A fiação do dispositivo de condução deve ser realizada de acordo com o esquema de circuito;

7. A válvula de porta deve ser mantida regularmente e não será colidida e não será espremida na vontade, de modo a para não afetar a selagem.
