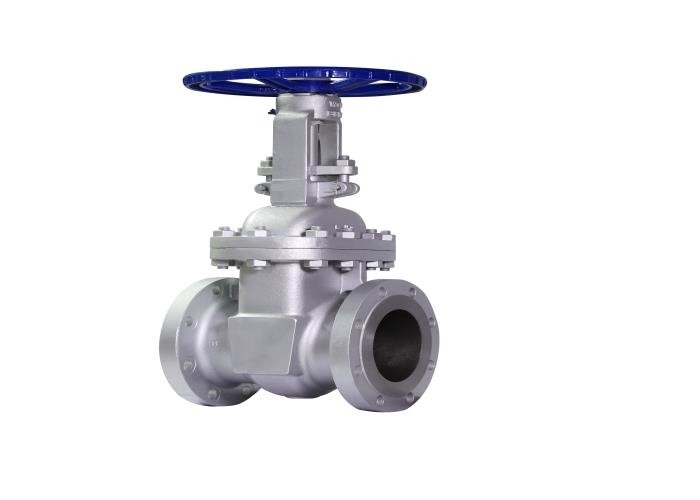

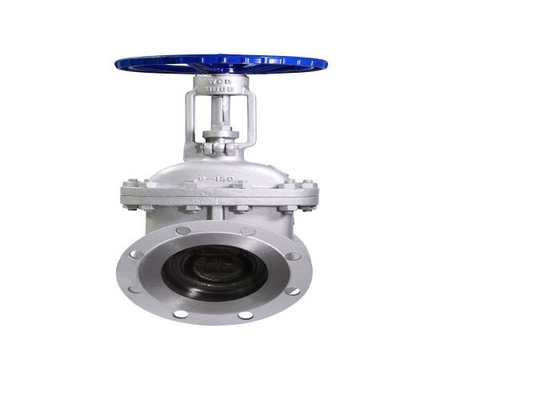

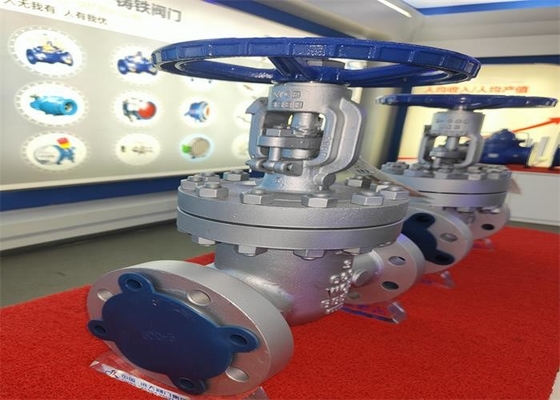

A pressão DN50-DN600 de API Cast Steel Rinsing Stem 150LB flangeou válvula de porta

Estrutura e princípio de ação

1. a válvula é flange conectada;
2. a válvula é composta do corpo de válvula, da capota, da porta, da haste da válvula, da roda de mão e das outras peças. Girando a roda de mão,
As elevações ou as quedas da haste da válvula, assim conduzindo a ram para aumentar ou cair, fazendo uma perpendicular linear do deslocamento ao líquido,
Para conseguir a finalidade da abertura e do fechamento.

Características da válvula

①Está permitido remover a roda de mão quando a válvula está na posição completamente aberta;
②O enchimento pode ser substituído com os materiais e as estruturas diferentes de acordo com necessidades do cliente;
③A gaxeta média adota a gaxeta ondulada do metal, que tem o melhor desempenho de selagem e uma vida útil mais longa, e pode ser desmontada e usado repetidamente;
④O trilho de guia integral dentro do corpo de válvula pode assegurar-se de que as sobras da ram se centrem em toda a posição ao abrir e ao se fechar
⑤A força da conexão entre a haste da válvula e a ram excede a força da linha da haste da válvula;
⑥A anti do sopro haste da válvula para fora é projetada com uma superfície de selagem superior cônica, que seja próxima à tampa da válvula quando a válvula é aberta inteiramente;
⑦A porta elástica da cunha pode compensar a distorção de superfície do anel do assento e a deformação do corpo de válvula causado pelo esforço do encanamento;
O anel do assento de válvula é instalado pela soldadura de selo, que pode soldar superfícies de selagem de materiais diferentes de acordo com exigências de cliente.

Precauções no armazenamento, na instalação e no uso

1. a válvula será armazenada em um armazém seco e não armazenada no ar livre.
2. para o armazenamento a longo prazo, deve-se manter regularmente.
3. a válvula pode ser instalada em todo o encanamento.
4. o teste de pressão será realizado antes da instalação, e a instalação pode ser realizada somente depois que cumpre as exigências.
5. limpe a cavidade da tubulação e da válvula antes da instalação.
6. a roda de mão não será usada levantando.
7. o produto não será sujeitado à grande força externo após a instalação.
8. as condições operacionais serão consistentes com as exigências na especificação de rendimento.
9. gire a roda de mão no sentido horário para fechar-se, e vice-versa para abrir.

Esboce e conecte a medida
