Nome do produto: | Válvula de porta flangeada | Tamanho: | 1/2 " ~2" |
---|---|---|---|
Tipo: | os& y, haste de aumentação | Meio: | Gás de óleo da água |
material do corpo: | aço carbono | Cor: | O pedido do cliente |
Conexão: | Extremidades da flange | Pressão: | Alta pressão |
Realçar: | a105 forjou a válvula de porta flangeada de aço,o óleo forjou a válvula de porta flangeada de aço,a válvula da porta dn150 flangeou |

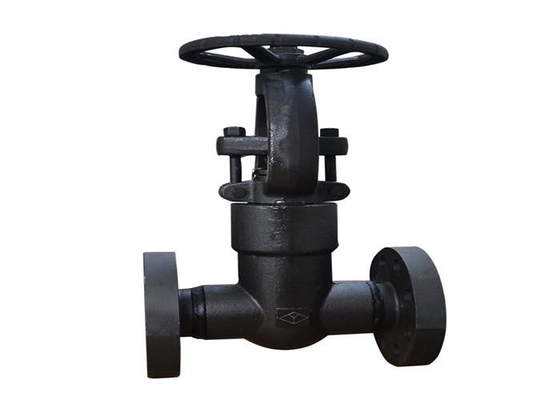

A válvula de porta de aço forjada refere a válvula de porta cuja a pressão que carregam o corpo de válvula e a capota são forjados. O sentido do movimento das peças de abertura e de fechamento da válvula de porta de aço forjada é perpendicular ao sentido fluido. A válvula de porta de aço forjada pode somente inteiramente ser aberta e fechado, e não pode ser ajustada ou estrangulado; Esta série de válvulas é usada principalmente no petróleo, na indústria química, na central elétrica e nas outras indústrias para eliminar ou conectar o encanamento e para manter a operação normal do sistema.
Fechamento da válvula: gire a roda de mão ou o outro dispositivo de condução no sentido horário, e a porca da haste da válvula conduz a haste da válvula para baixo para fechar a válvula.
Abertura da válvula: gire a roda de mão ou o outro dispositivo de condução no sentido anti-horário, e a porca da haste da válvula conduz a haste da válvula para cima para abrir a válvula.

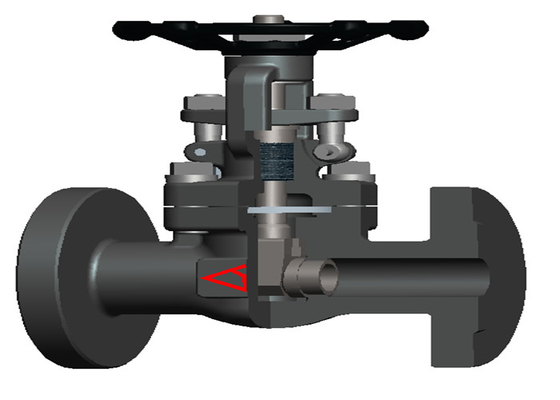

1. o selo da haste de válvula é realizado com o projeto dobro do selo da embalagem + selo superior.
2 a haste da válvula e a ram são conectados em uma estrutura de “t”, que seja fácil de instalar. Além, a cabeça da haste da válvula é projetada ser esférica, de modo que quando a válvula é fechado, a haste da válvula e a ram está no contato do ponto, com um auto que centra a função.
3 o corpo de válvula adotam a estrutura do entalhe para realizar a orientação do curso da ram, e a fricção entre a ram e o anel de selagem do assento de válvula é reduzida durante o processo de abertura e de fechamento.
4 o corpo e a capota de válvula serão conectados pela espiga e pela superfície do sulco, que podem reduzir a deformação da extensão e da sobrepressão da gaxeta sem fôlego espiral do metal sob o preload.
5 o assento de válvula adotam a estrutura da expansão para assegurar o ajuste compacto e eficaz.
6 a junção móvel são conectados pelos parafusos, pelas porcas e pelos pinos. Tem as vantagens da instalação conveniente, da estrutura simples, da estabilidade forte e da vida útil longa.

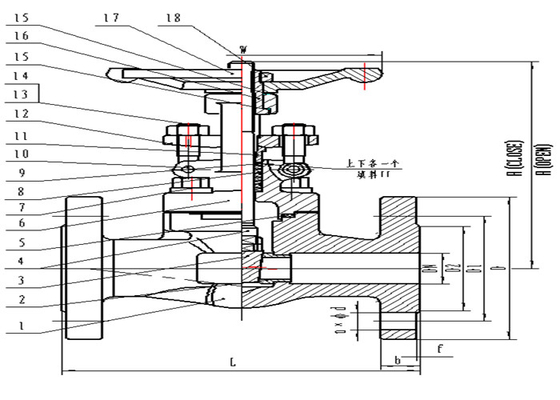

Não. | Nome | Material | ||||||||
1 | Corpo | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
2 | Seat | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
3 | Disco | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
4 | Haste | 1Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | ||||
5 | gaxeta | grafite de 201+Flexible graphite/304+Flexible | ||||||||
6 | Capota | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
7 | parafuso | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
8 | embalagem | Grafite flexível | ||||||||
9 | embalagem | Embalagem do fio de aço (grafite 304+Flexible) | ||||||||
10 | pino | 45 | ||||||||
11 | Glândula de embalagem | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | |
12 | Placa de pressão de embalagem | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
13 | Porca | A194 2H | A194 2H | A194 2H | A194 2H | A194 8M | A194 8M | A194 8M | A194 8M | |
14 | parafuso | A193 B7 | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
15 | calço | 65Mn | ||||||||
16 | Porca da haste | 35/1Cr13 | ||||||||
17 | volante | ferro maleável | ||||||||
18 | Contraporca | A194 2H | A194 8M |
Material do corpo | A105N | A350 LF2 | A182 F11/F22 | A182 F304/F316 | A182 F304L | A182 F316L |
tempresture apropriado (℃) | -29~425 | -46~345 | -29~538 | -29~538 | -29~425 | -29~450 |
meio | Água, vapor, óleo, etc. | Baixa temperatura, água, vapor, produtos petrolíferos, gás natural, etc. | Água, vapor, produtos petrolíferos, gás natural, etc. | Água, vapor, produtos petrolíferos, gás natural, etc. |
Nota: quando o meio é inflamável e explosivo, a temperatura de trabalho do sistema de encanamento deve ser limitada.
DN15 ~DN50, dimensões da conexão PN16 principal e dimensões do limite da válvula de porta de aço forjada da flange | ||||||||||
DN | L | D | D1 | D2 | b | f | n-φd | H (FIM) | H (ABERTO) | W |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensões da conexão PN25 principal e dimensões do limite da válvula de porta de aço forjada da flange | ||||||||||
NPS | L | D | D1 | D2 | b | f | n-φd | H (FIM) | H (ABERTO) | W |
1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensões da conexão PN40 principal e dimensões do limite da válvula de porta de aço forjada da flange | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FIM) | H (ABERTO) | W |
1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensões da conexão PN63 principal e dimensões do limite da válvula de porta de aço forjada da flange | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FIM) | H (ABERTO) | W |
1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensões da conexão PN100 principal e dimensões do limite da válvula de porta de aço forjada da flange | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FIM) | H (ABERTO) | W |
1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244,5 | 286,5 | 180 |
