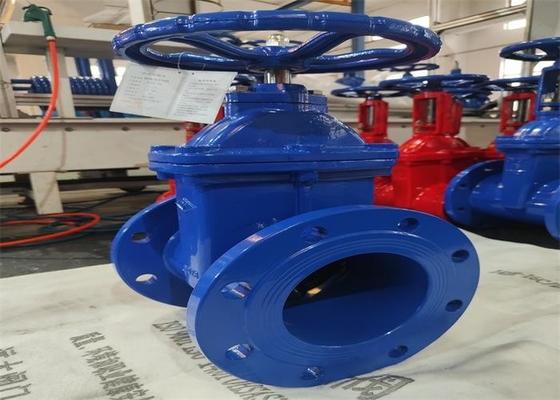

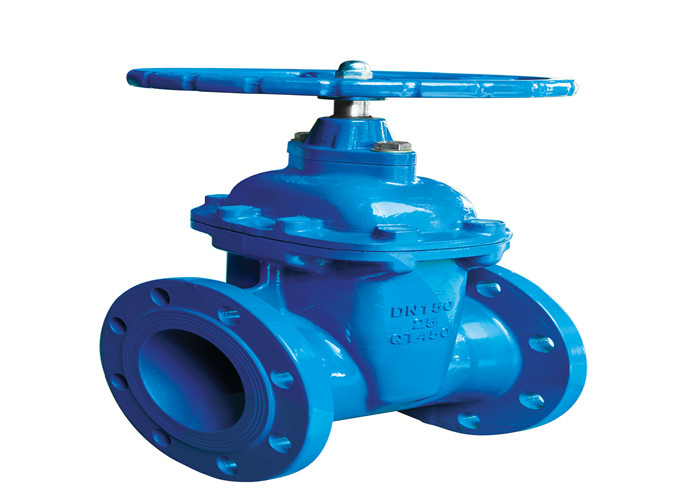

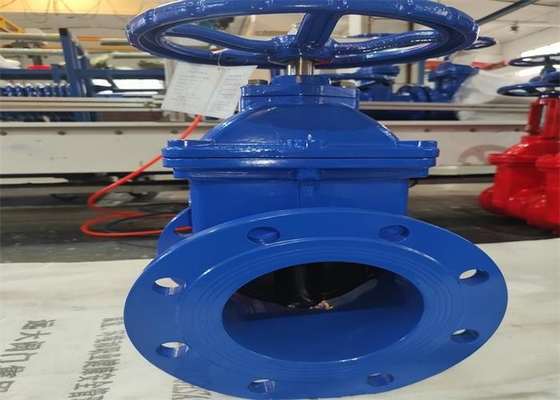

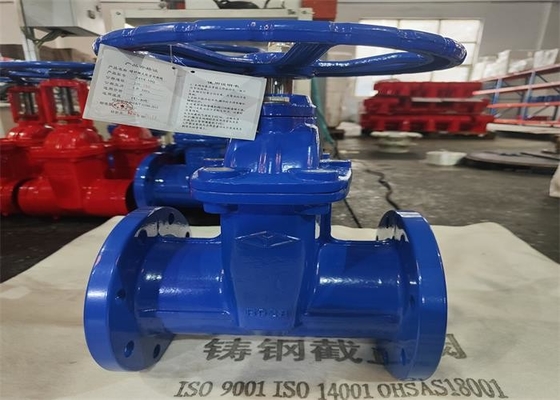

Válvula de porta flangeada haste deaumentação resiliente de Seat do ferro dútile do Mpa do RUÍDO 1,6

Uage:

A válvula pode ser usada abrindo e fechando-se nos encanamentos e no equipamento com ℃ de 80 não mais alto médio da temperatura.

Princípio da estrutura e da ação:

1. A válvula é flange conectada e cumpre com o padrão do GB/T 12232. A válvula é composta do corpo de válvula, da capota, da porta, da haste da válvula, etc.

2. A válvula gerencie a haste de válvula girando a chave especial para conduzir para cima ou para baixo a ram, para conseguir a finalidade da abertura e do fechamento. A borracha vulcanizada integral da placa da válvula obstrui eficazmente o contato entre a placa da válvula e o meio, e tem o anti desempenho excelente da oxidação. O efeito da selagem pode ser conseguido usando o efeito da compensação da micro deformação produzido pela borracha quando a ram é forçada.

Características da válvula

1. Forma simples, tecnologia de fabricação de pouco peso, boa, escala larga da aplicação e a instalação fácil.

2. A estrutura é razoável e compacta, o volume é pequeno, e as peças de fechamento maciças (porta) adotam a estrutura da cunha, que pode automaticamente compensar a deformação do corpo de válvula causado pela carga ou pela temperatura anormal durante a operação, e a selagem são seguras e seguras.

3. O meio pode fluir em todo o sentido de ambos os lados da válvula de porta, que pode ser conectada ou eliminado.

4. A abertura e o fechamento são trabalho-economia. Ao abrir e ao se fechar, o sentido do movimento da ram é perpendicular ao sentido de fluxo médio. Comparado com a válvula de parada, a abertura e o fechamento da válvula de porta são trabalho-economia.

5. Pode ser usado para que a descarga de água de esgoto impeça que a porta oxide.

Matérias que precisam a atenção

O elástico assentou o selo que inter as válvulas não podem ser usadas fora do espaço recomendado pelo fabricante. Todos os seguintes avisos parciais não são, mas ajudarão algumas matérias da aplicação.

1. A válvula elástica do selo do assento não será instalada no encanamento cuja a pressão de funcionamento é maior do que a pressão nominal.

2. A válvula elástica do selo do assento não estará usada no encanamento de encolhimento a menos que especialmente for recomendada ou demonstrada pelo fabricante.

3. As válvulas de porta assentadas resilientes não devem ser expostas às temperaturas de congelação.

4. A fim impedir dano da operação, recomenda-se que o torque da operação de DN40~ DN100 não deve ser maior de 270N.m. DN125 ~ DN300 não mais de 400 N.m. DN350 ~ DN600 não mais de 500N.m.

5. Quando a temperatura mínima local é mais baixa do ℃ 4, a proteção da isolação térmica estará fornecida; Quando é usada como a válvula da extremidade, a tubulação ou o revestimento do companheiro estarão usados aquecendo-se impeça que a temperatura da parede da tubulação seja mais baixa de 0 ℃.

6. É proibido restritamente para instalá-lo e usar no encanamento que carrega a vibração ou a mudança rápida da temperatura média

7. O encanamento conectado com a válvula terá fixado o fulcro, e as duas flanges usadas para a conexão estarão concêntricas e paralelas para evitar conectar o esforço e danificar o produto da válvula depois que a válvula é instalada.

8. Não importa onde é usado, a válvula de porta elástica do selo do assento precisa de ser colocada dentro. Se precisa de ser colocada fora, a válvula precisa de ser protegida do vento, da chuva e da luz do sol. Em uns climas mais frios, será terminada para impedir que a água entre na válvula e se congele, para impedir o dano de carcaças da válvula e dos assentos de válvula elásticos.

Quando a válvula de porta elástica do selo do assento é instalada sob a vala, as ferramentas especiais estão exigidas para operar a válvula. A haste da transmissão é usada como um punho de funcionamento convencional. O tampão da transmissão é instalado na válvula. Um punho de funcionamento longo é exigido.

O tampão da transmissão pode facilmente ser operado do cofre-forte com a haste de funcionamento, e o tamanho do cofre-forte será conveniente para a remoção da tampa da válvula e das peças internas para o reparo.

A instalação na terra: quando a válvula é instalada na terra, o encanamento estará arranjado a fim impedir dano à válvula. A válvula não pode ser instalada no encanamento arranjado desordenado.
