Detalhes do produto:
Condições de Pagamento e Envio:
|

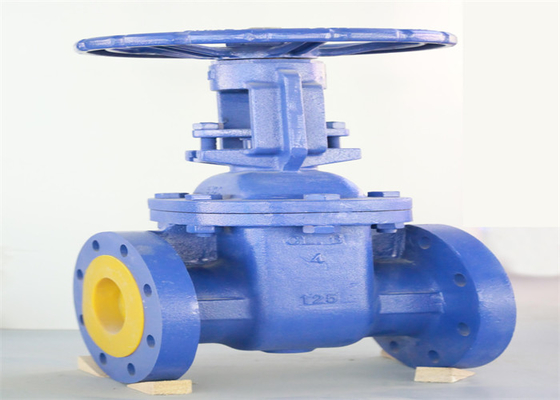

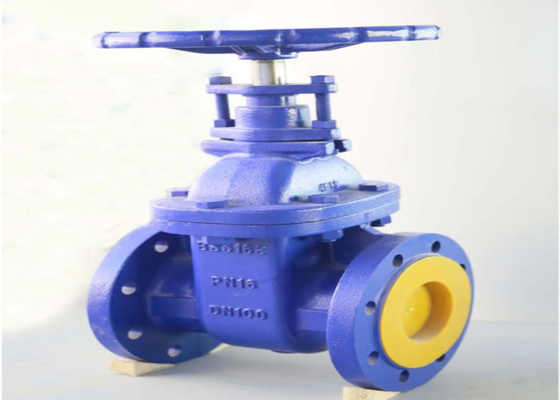

| Nome do produto: | Válvula de porta flangeada | Cor: | O pedido do cliente |
|---|---|---|---|
| Padrão: | BS | Material: | Ferro dútile |
| Tamanho portuário: | DN40~600 | Conexão: | Extremidades da flange |
| Meios: | Água, vapor | Pressão: | Baixa pressão |
| material da roda: | Ferro dútile | Seat: | De bronze |
| Realçar: | Válvula de porta do ferro fundido de OS&Y,Válvula de porta inoxidável do ferro fundido,BS 5163 |
||
A peça de abertura e de fechamento da válvula de porta é a porta. O sentido do movimento da porta é perpendicular ao sentido fluido. A válvula de porta pode somente inteiramente ser aberta e inteiramente fechado, não ajustado e estrangulado. A ram tem duas superfícies de selagem. As duas superfícies de selagem das válvulas em forma de cunha e em forma de cunha as mais de uso geral do formulário da válvula de RAM do modo de ângulo
| DN (milímetro) | DN (nch) | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. Verifique se as peças estejam qualificadas antes do conjunto, e as peças que afetam o desempenho do serviço não podem ser montadas;
2. A cavidade interna do corpo de válvula deve ser limpada, e a linha da haste de travamento deve ser revestida com a graxa
3 parafusos de conexão da flange serão apertados simetricamente e gradualmente, e o cotovelo de aperto da porca de glândula da embalagem será apropriado;
4. A cavidade interna da válvula, da superfície de contato com o meio e da superfície total da válvula será pintada de acordo com as exigências de cliente
5. O produto será aberto e fechado flexivelmente após o conjunto sem bloquear;
6 o teste de pressão da máquina inteira cumprirão as exigências de bs5146
7. O padrão de projeto cumprirá com o BS5163, e a conexão da flange cumprirá com o bs4504
8. O comprimento da estrutura será executado de acordo com | so5752 série básica 3
