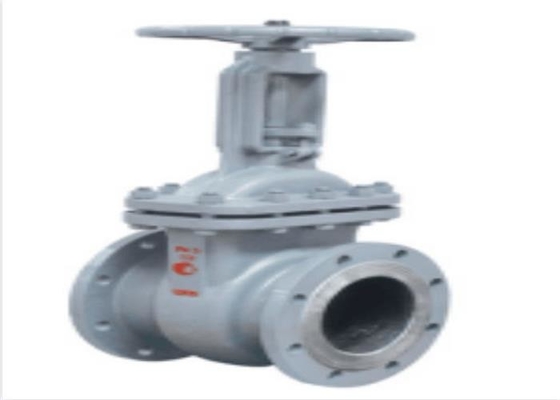

As tubulações que somente abrem e fecham completamente WCB Rússia flangearam válvula de porta

Introdução

A peça de abertura e de fechamento da válvula de porta do aço de molde é a porta, e o sentido do movimento da porta é perpendicular ao sentido fluido. A válvula de porta pode somente inteiramente ser aberta e fechado, não ajustado e estrangulado. A ram tem duas superfícies de selagem. O modo o mais de uso geral é que as duas superfícies de selagem do formulário da válvula da ram uma cunha. O ângulo de cunha varia com os parâmetros da válvula, geralmente 50. Quando a temperatura média não é alta, é 2 o ° 52'. A porta da válvula de porta da cunha pode ser feita em um todo, que seja chamado válvula de porta rígida; Pode igualmente ser feita em uma ram que possa produzir a leve deformação para melhorar seu manufacturability e para compensar pelo desvio do ângulo da superfície de selagem no processo de processamento. Este tipo da ram é chamado a ram elástica.

Classificação de válvulas de porta

As válvulas de porta podem ser divididas em válvulas de porta de aumentação da haste e em válvulas de porta não de aumentação da haste conforme o que as elevações ou as quedas da haste de válvula. A válvula de porta de aumentação da haste aumenta e cai quando a haste de válvula girar; A haste de válvula girará somente, e não a aumentação e cair são a válvula de porta não de aumentação da haste.

A porta da válvula de porta de aumentação da haste move-se linearmente com a haste de válvula, que é chamada válvula de porta de aumentação da haste (igualmente conhecida como a válvula de porta de aumentação da haste). Geralmente, há linhas trapezoidalmente na haste de levantamento. Através da porca na parte superior da válvula e no sulco do guia no corpo de válvula, o movimento giratório é mudado no movimento linear, isto é, o torque de funcionamento é mudado na pressão de funcionamento. Quando a válvula está aberta, quando a altura de levantamento da ram é igual aos tempos do 1:1 o diâmetro da válvula, o canal fluido está desbloqueado completamente, mas esta posição não pode ser monitorada durante a operação. No uso real, o vértice da haste de válvula é usado como a marca, isto é, a posição que não pode ser aberta é usada como sua posição inteiramente aberta. A fim considerar o fenômeno de travamento causado pela mudança de temperatura, geralmente é aberta à posição máxima e girou então para trás a volta 1/2-1 como a posição da válvula inteiramente aberta. Consequentemente, a posição inteiramente aberta da válvula é determinada de acordo com a posição de RAM (isto é curso >).

Para algumas válvulas de porta, a porca da haste de válvula é ajustada na porta. A haste de válvula gerencie sem levantar. A rotação da roda de mão conduz a haste de válvula para girar e levantar a porta. Este tipo da válvula é chamado válvula de porta giratória da haste ou válvula de porta não de aumentação da haste. O interruptor é o mesmo que a válvula de porta de aumentação da haste. Está inteiramente aberto quando não é aberto, e fechado inteiramente quando é fechado quando não está aberto. Comparado com a válvula de porta de aumentação da haste, é difícil agarrar a abertura da porta com o olho nu, assim que precisa de ser adicionado instala a tira de abertura do indicador.

Dimensões
