Detalhes do produto:
Condições de Pagamento e Envio:
|
| Corpo da válvula: | ferro fundido+NRB | DN: | 4、5、6 polegadas |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Tipo: | Válvula Borboleta |
| Método de Transmissão: | Volante | Formulário Conjunto: | Flange |
| Personalizado: | OEM | Aplicação: | Água |
| Temperatura aplicável: | ≤80℃ | Padrão de fabricação: | GB12238 |
| Realçar: | válvula de borboleta flangeada alinhada,válvula de borboleta flangeada 125mm,válvula de borboleta flangeada de borracha |
||

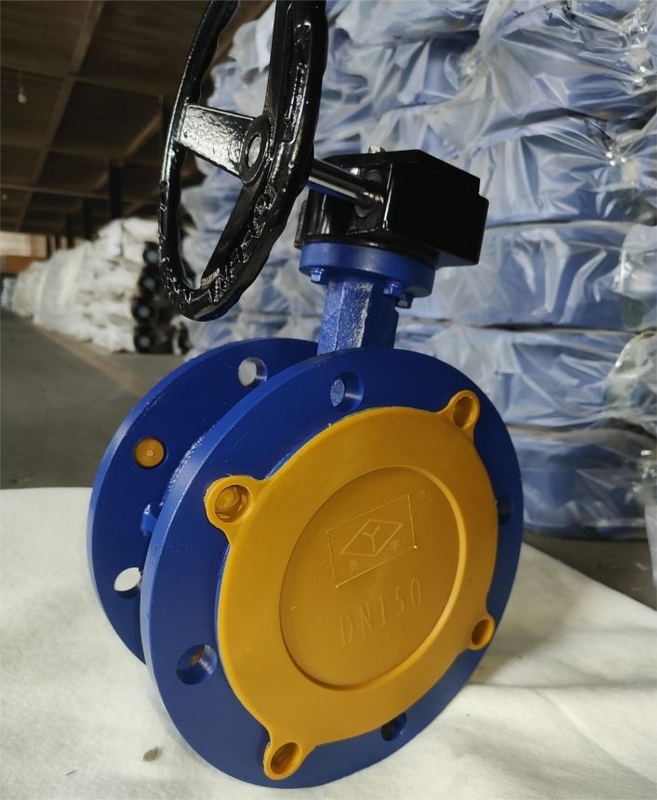

Válvula borboleta flangeada revestida de borracha de ferro fundido Dn 100 mm 125 mm 150 mm personalizada
A parte de fechamento é uma placa borboleta em forma de disco, e a válvula que gira em torno de um eixo fixo no corpo da válvula para abrir, fechar e regular o fluido é chamada de válvula borboleta.
A placa borboleta da válvula borboleta revestida de borracha é instalada na direção do diâmetro da tubulação.Na passagem cilíndrica do corpo da válvula borboleta, a placa borboleta em forma de disco gira em torno do eixo da haste da válvula e o ângulo de rotação está entre 0 e 90 graus.Quando gira a 90 graus, a válvula está totalmente aberta.
A válvula drumfly com flange revestida de borracha geralmente deve ser instalada horizontalmente na tubulação.
|
Modelo |
DN |
Dimensões |
||||
|
milímetros |
D |
D1(PN10) |
Z-φd |
eu |
namorado |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
O uso de vedação de assento de borracha o torna adequado para temperatura e pressão mais baixas, geralmente não mais que 80 ℃ e não mais que PN10, mas também faz com que tenha um excelente desempenho de vedação.Portanto, a válvula borboleta com flange revestida de borracha é mais adequada para líquidos de temperatura normal.
|
Módulo |
PN(MPa) |
Pressão de teste (MPa) |
Temperatura aplicável |
Mídia aplicável |
|
|
Força (água) |
Vedação (água) |
||||
|
D341X-10 |
1,0 |
1,5 |
1.1 |
≤80℃ |
Água |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Água |
1. Design inovador, razoável, estrutura única, peso leve, abertura e fechamento rápidos.
2. Torque de operação pequeno, fácil de operar, destreza que economiza trabalho.
3. Pode ser instalado em qualquer posição, fácil manutenção.
4. As vedações podem ser substituídas, o desempenho da vedação é confiável para obter vazamento zero de vedação bidirecional.
5. Materiais de vedação, resistência ao envelhecimento, resistência à corrosão, longa vida útil e outras características.
6. O design e fabricação da válvula borboleta com flange revestida de borracha adota o padrão GB12238.
