Detalhes do produto:
Condições de Pagamento e Envio:
|

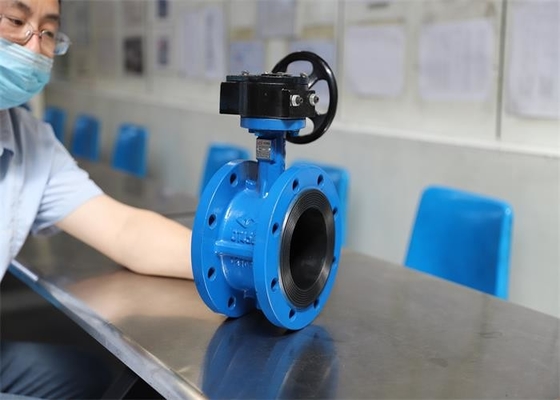

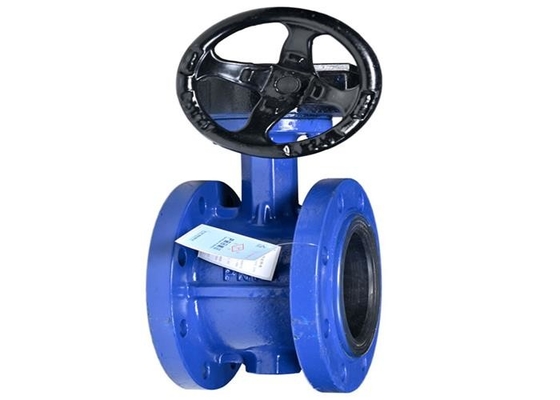

| Nome do Produto: | Válvula Borboleta Flangeada | Cor: | Bule |
|---|---|---|---|
| Assento real: | NBR/EPDM/PTFE | Material do disco: | Ferro |
| Material do corpo: | ferro dúctil/ferro cinzento | Médio: | óleo da água |
| Temperatura: | ≤ 80 ℃ | pressão no trabalho: | 1,6 mpa |
| Realçar: | válvula borboleta flangeada nbr,válvula borboleta flangeada tamanho 125mm,tipo de flange de válvula borboleta nbr |
||
produto
A válvula é amplamente utilizada no abastecimento de água e drenagem, construção de sistemas de combate a incêndio e outras tubulações, especialmente tubulações de combate a incêndio.A válvula pode ser utilizada em tubulações ou equipamentos de meio não corrosivo, para fechamento, conexão e regulagem de vazão.
.Projeto e fabricação: flange de válvula universal GB/T 12238 e conexão de braçadeira válvula borboleta de vedação elástica
· Comprimento da estrutura: Comprimento da estrutura da válvula de metal GB/T 12221 ou padrão do fabricante
· Extremidade de conexão: JB/T 17241.6 flange integral de ferro fundido
· Inspeção e teste: teste de pressão de válvula industrial GB/T 13927
| DN | eu | D | D1 | namorado | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Parte principal | Material da peça |
| Corpo | Ferro cinzento+NRB, ferro dúctil+NRB/EPDM |
| Disco | QT450-10 |
| Tronco | 45/2Cr13 |
| Anel-O | NBR/EPDM |
1. Estrutura e tamanho em conformidade com GB/T12221, tamanho pequeno, peso leve, fácil de operar.
operação de 2,90 graus abre rapidamente;A placa tem alta resistência, grande área de fluxo, pequena resistência ao fluxo e economia de energia.
3. O meio pode fluir de ambos os lados da válvula de disco de flange em qualquer direção, pode atingir o objetivo de conectar ou cortar.
4. Torque de operação pequeno, economia de trabalho e leve.
5. O número de experimentos de abertura e fechamento é de até dez mil vezes, e a vida útil é longa.
6. Vedação completa, teste de vazamento de gás zero.
1. A cabeça da turbina não deve ser usada para elevação e as alavancas auxiliares não devem ser adicionadas durante a operação.
2. A válvula não deve ser submetida a grandes forças externas após a instalação.
3. Quando a temperatura mínima local for inferior a 4 ° C, use proteção de isolamento.Como a válvula final deve ser usada com tubo ou camisa de aquecimento, para evitar que a temperatura da parede do tubo fique abaixo de 0℃.
4. É estritamente proibido instalar e usar na tubulação sob vibração ou mudança rápida de temperatura média.
5. A condição operacional deve ser consistente com os requisitos da especificação de desempenho.
