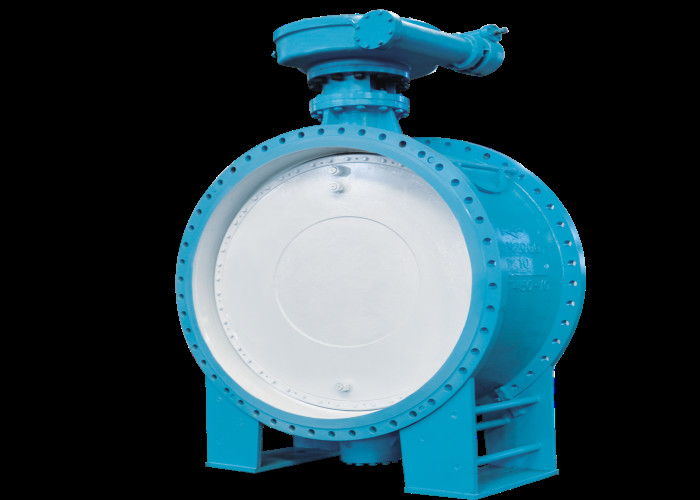

Tamanho 1800 mm Excêntrico de disco duplo 1,0Mpa de pressão Válvula Borboleta Flangeada

Uso:

A válvula tem sido amplamente utilizada nas áreas de petroquímica, indústria de combate, metalurgia, transporte, energia, aplicação e drenagem de água, farmácia, etc.Pode ajustar e cortar o fluido.

Com base na válvula borboleta excêntrica única, a moldagem aprimorada é a válvula borboleta excêntrica dupla mais amplamente utilizada.A estrutura do eixo da haste da válvula desvia do centro do disco e do centro do corpo.O efeito de dupla excentricidade permite que o disco seja rapidamente separado da sede após a abertura da válvula, eliminando grandemente a extrusão excessiva desnecessária e o fenômeno de arranhões entre o disco e a sede, reduzindo a resistência de abertura, reduzindo o desgaste e melhorando a vida útil da sede

Tamanho da conexão

DN	D	D1	D2	b	eu	Z-Φd
400	Φ565	Φ515	Φ480	24,5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26,5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32,5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

Parâmetros técnicos

Material da peça principal

Estrutura e princípio de ação

1. A válvula é uma conexão de flange de acionamento de engrenagem helicoidal, válvula borboleta de vedação macia excêntrica dupla, ou seja, o centro de rotação da haste do eixo do diâmetro do corpo da válvula e a superfície de vedação da sede da válvula formada excentricidade.A válvula é composta de corpo de válvula, disco, haste, placa de vedação, anel de pressão, dispositivo de movimento coclear e outras peças.

2. Funcionamento coclear: girar o volante coclear faz com que a haste da válvula gire 90° e faz com que a placa borboleta gire 90°, de modo a realizar a abertura ou o fechamento.Como o produto é uma estrutura excêntrica dupla, pode produzir um efeito CAM no processo de abertura e fechamento, reduzir o torque de comutação da válvula, reduzir o desgaste entre a sede da válvula e a placa borboleta, prolongar a vida útil da válvula.

Características da válvula

1. A válvula adota estrutura excêntrica dupla, que tem a função de vedação quanto mais próxima a válvula estiver fechada, e o desempenho de vedação é confiável.

2. O anel de vedação da placa borboleta é feito de anel de vedação de borracha NBR tipo T e é firmemente instalado na placa borboleta com uma placa de pressão.Após um período de uso, o anel de vedação de borracha está desgastado e a pressão do anel de vedação de borracha pode ser ajustada apertando e afrouxando os parafusos para fazer com que a válvula borboleta continue a vedar sem vazamentos e prolongar a vida útil.Após a instalação da válvula, ela pode ser facilmente ajustada ou substituída na tubulação (sem remover a válvula da tubulação).

3. A placa borboleta tem alta resistência, grande área de fluxo e pequena resistência ao fluxo.

4, o eixo da válvula é vedado com embalagem de borracha tipo O, quanto maior a pressão média, melhor a vedação.Após o desgaste da gaxeta, a compensação pode ser obtida continuando a pressionar a gaxeta.

Manutenção de rotina

9.1 Interior: A sala de embalagem deve ser lubrificada e aberta e fechada uma vez a cada 1-2 meses quando o produto for instalado no interior.

9.2 Externo: Quando o produto for instalado ao ar livre, medidas de proteção devem ser adicionadas para evitar a corrosão da cabeça móvel coclear.A sala de embalagem deve ser lubrificada e aberta e fechada uma vez a cada 1-2 meses;Encha a sala novamente após cada enchimento de chuva e neve e abra e feche uma vez.

9.3 Fundo do poço: A sala de embalagem deve ser preenchida com óleo e aberta e fechada uma vez a cada 1-2 meses quando o produto for instalado no fundo do poço;Após cada chuva e neve, a água da chuva armazenada no poço deve ser bombeada para evitar que os produtos e a cabeça móvel coclear enferrujem após a imersão da água da chuva por um longo tempo.A sala de embalagem deve ser preenchida com óleo e aberta e fechada uma vez.

9.4 De acordo com diferentes condições reais de trabalho, diferentes atuadores cocleares podem ser selecionados.Os atuadores cocleares externos e subterrâneos podem ser fechados, o que deve ser especificado no pedido.
