Detalhes do produto:
Condições de Pagamento e Envio:
|

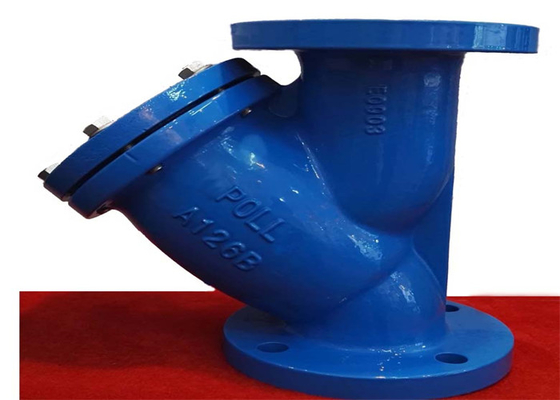

| Nome do Produto: | Válvula Filtro Y | Pressão: | Pressão média |
|---|---|---|---|
| Padrão: | Padrão do API | Material do corpo: | Ferro fundido |
| Conexão: | Extremidades do Flange, RF | Cor: | azul, o pedido do cliente |
| Modelo: | Filtro tipo Y., Acessórios para tubos | Meidum: | Vapor de óleo de água |
| Realçar: | válvula de filtro api y,válvula de filtro de 125lb y,válvula de filtro tipo y de 80mm |
||
Os filtros de ferro fundido são amplamente utilizados em metalurgia, indústria química, petróleo, fabricação de papel, remédios, alimentos, mineração, energia elétrica, áreas urbanas, domésticas e outros campos de gás.O filtro de ferro fundido é um dispositivo indispensável na tubulação do meio de transmissão, geralmente instalado na entrada da válvula de alívio de pressão, válvula de alívio de pressão, válvula de posicionamento ou outro equipamento, para eliminar impurezas no meio, a fim de proteger o uso normal de válvulas e equipamento, reduzir os custos de manutenção do equipamento.
Quando o fluido entra no filtro com um elemento filtrante, as impurezas são bloqueadas pelo elemento filtrante e o gás limpo do filtro é descarregado pela saída do filtro.Quando for necessário limpar, desde que o cilindro do filtro esteja desmontado, o elemento filtrante é retirado, podendo ser recarregado após a limpeza.Portanto, o uso e manutenção do filtro de ferro fundido é extremamente conveniente.
| Tamanho | eu | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Extremidade da flange | ANSI B16.1 |
| Pressão nominal | 125PSI |
| teste de casca | 2,4 mpa |
| Temperatura adequada | temperatura ≤ 200 ℃ |
| Pressão adequada | pressão < 1,6 MPa. |
| meio adequado | vapor de óleo de água |
| Corpo | ASTM A216 CL.B |
| Tela | SS304 |
| Gorro | ASTM A216 CL.B |
| Plugue | ASTM 1035 |
1. Este produto é mantido em armazém seco e é estritamente proibido ser armazenado ao ar livre.
2. Armazenamento a longo prazo, manutenção regular.
3. O produto é geralmente instalado na válvula de alívio de pressão, válvula de alívio de pressão, válvula de controle hidráulico ou o uso de equipamento médio na extremidade de entrada.
4. Ignore as tubulações para instalar o produto.
5. O produto deve ser instalado a uma distância de 6 a 10 vezes o diâmetro da válvula protegida.
6. Ao instalar, o fluxo médio deve ser consistente com a direção da seta no corpo.
7. Ao instalar, a tampa está sob o eixo do diâmetro.
8. O tubo e a cavidade da válvula devem ser limpos antes da instalação.
9. As condições de operação devem ser consistentes com os requisitos das principais especificações de desempenho.
10. A limpeza ou limpeza deve ser realizada quando a diferença de pressão de entrada e saída for maior que 0,2MPa.
Este produto é composto de corpo, tampa, filtro e outras peças, o meio da importação para, através do filtro de tela do filtro, da saída para fora
