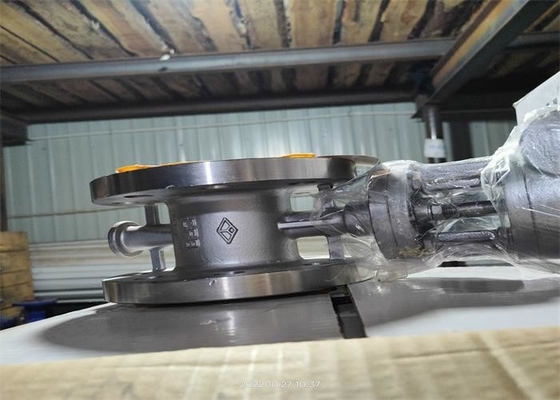

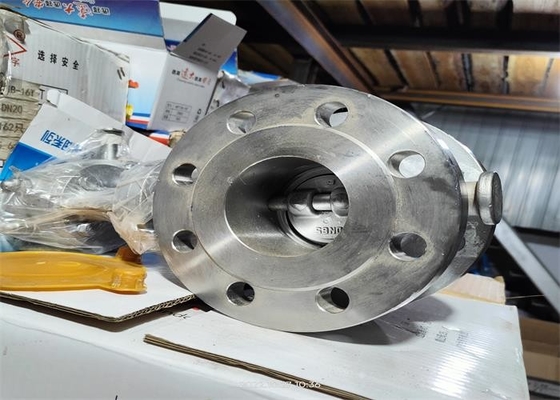

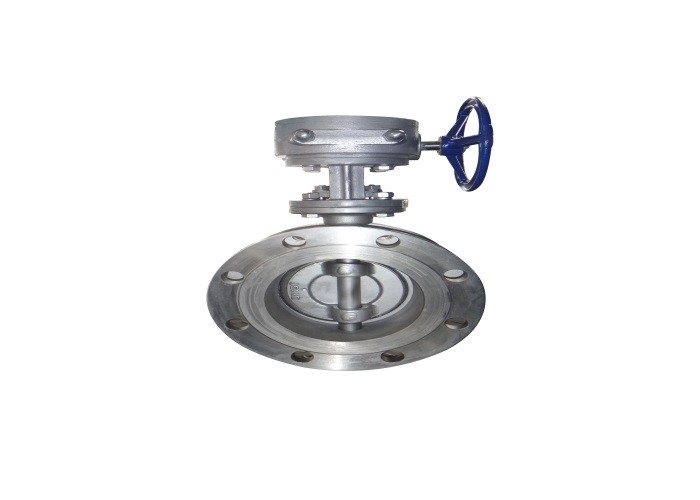

Válvula de borboleta flangeada de aço inoxidável excêntrica tripla do selo do metal

Introdução de produto

A válvula é movimentação elétrica ou a movimentação do sem-fim, conexão da flange, aplicação do padrão de JB/T 8527, válvula de borboleta três excêntrica é a linha central de rotação da placa de borboleta (linha central da haste de válvula) e a superfície de selagem da placa de borboleta de um desvio, da linha central de rotação do assento de válvula e da linha central do trajeto do fluxo do corpo de válvula formou um ângulo.

A válvula é composta do corpo de válvula, da placa de borboleta, da haste de válvula, do anel do selo da placa de borboleta, do anel de pressão da placa de borboleta, do apoio, da tampa de extremidade e das outras peças

OPERAÇÃO elétrica ou cocleária para girar a HASTE 90° e para conduzir o disco 90° para abrir ou próximo.

Porque o produto é a estrutura três excêntrica, pode produzir um efeito do CAM na abertura e o processo de fechamento, para reduzir o torque de comutação da válvula, para reduzir o desgaste entre o assento e a placa de borboleta, prolonga a vida útil da válvula

Parâmetros técnicos

Tamanho da conexão

Material principal da parte

A válvula caracteriza

1. A válvula adota a estrutura três excêntrica, com a função de selagem mais apertada, o desempenho de selagem é segura.

2. O anel de selagem da placa de borboleta adota a combinação da placa da multi-camada de grafite flexível e de placa de aço inoxidável, resistência de corrosão média, erosão, manutenção livre, vida útil longa.

3. A superfície de selagem do corpo de válvula é a tecnologia de processamento do corpo, resistente à corrosão e à erosão médias, manutenção livre, vida útil longa.

4. De grande resistência da placa de borboleta, grande área do fluxo, resistência pequena do fluxo.

5, o eixo da válvula são selados com embalagem flexível da grafite, mais alta a pressão média, melhor a selagem. O desgaste da embalagem pode ser compensado continuando comprimir a glândula de embalagem.

Precauções no armazenamento, na instalação e no uso

1. Este produto deve ser armazenado em um armazém seco e é proibido restritamente para ser armazenado no ar livre.

2. O sentido de fluxo médio deve ser consistente com o sentido da seta no corpo de válvula quando a válvula é instalada.

3. O teste de pressão deve ser realizado antes da instalação, e pode ser instalado após ter passado o teste.

4. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.

5. O produto não será sujeito à grande força externo após a instalação.

6. As condições operacionais cumprirão as exigências técnicas nas especificações de rendimento.

7. Ajuste o suporte da válvula caso necessário.

8. Armazenamento a longo prazo, manutenção regular.

9. Geralmente, não é permitido abrir fora a tampa de caixa elétrica, o motor e outras peças seladas em dias chuvosos. Ao abrir a tampa de caixa elétrica, a fonte de alimentação deve ser eliminada primeiramente.
