Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Válvula de bola da flutuação | Cor: | O pedido do cliente |
|---|---|---|---|
| Nome: | Válvula de bola da flange | Padrão: | Padrão do API |
| Tamanho: | DN15~DN150 | Material do corpo: | 304; De aço inoxidável |
| Conexão: | flange; RF | Pressão de funcionamento: | 1.0-1.6Mpa (10-25bar) |
| Realçar: | Válvula de bola da flutuação da flange de 4 polegadas,Válvula de bola de aço inoxidável da flutuação da flange,Válvula de flutuador flangeada 4 polegadas |
||

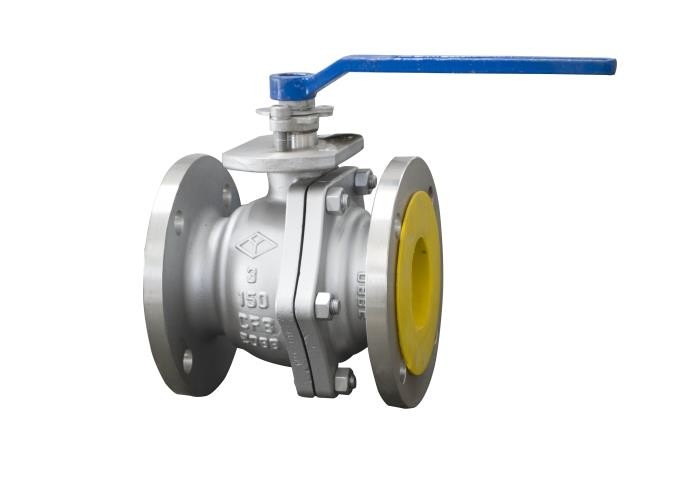

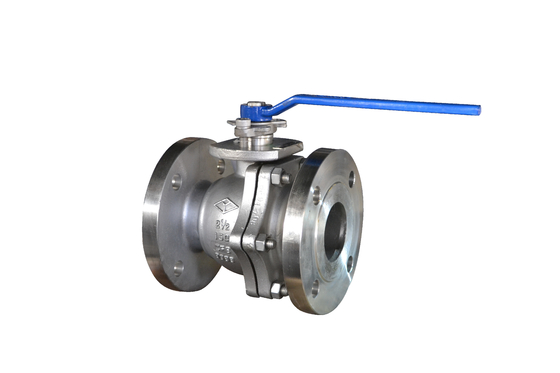

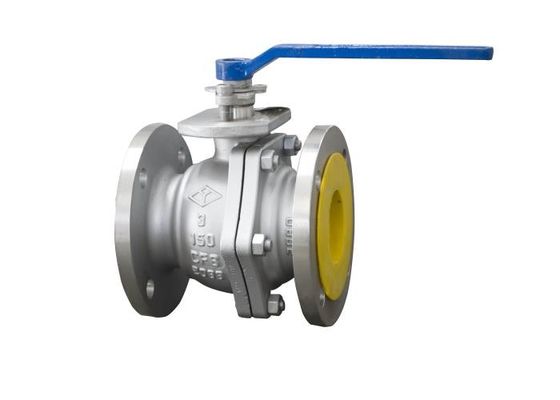

As válvulas de bola flangeadas de aço inoxidável exigem somente uma rotação de 90 graus e um momento rotatório pequeno para fechar-se firmemente. A cavidade de corpo completamente igual da válvula para o meio fornece pouca resistência, em linha reta através do canal de fluxo. As VÁLVULAS de bola SÃO CONSIDERADAS GERALMENTE MELHOR PARA a ABERTURA DIRETA E o FECHAMENTO, MAS os DESENVOLVIMENTOS RECENTES PROJETARAM-NOS ESTRANGULAR E CONTROLAR o FLUXO. A característica principal da válvula de bola é seus estrutura compacta, fáceis de operar e mantém, apropriadas para a água, os solventes, os ácidos e gás natural e outros meios de trabalho gerais, mas também apropriado para condições de trabalho pobres dos meios, tais como a água oxigenada do oxigênio, o metano e o etileno. O corpo de válvula da bola pode ser integral, pode igualmente ser combinado. Este tipo de válvula será instalado no sentido horizontal do encanamento.
As válvulas de bola flangeadas de aço inoxidável funcionam girando a haste para abrir ou obstruir a válvula. A luz do interruptor da válvula de bola, tamanho pequeno, pode ser feita em um grande calibre, selagem segura, estrutura simples, manutenção conveniente, superfície de selagem e a superfície esférica está frequentemente no estado fechado, não fácil ser erosão dos meios, é amplamente utilizada em várias indústrias
| Tipo | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4,2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Nome de parte | Material |
| Corpo | CF8 |
| Haste, bola | F304 |
| Anel-O, embalagem | PTFE |
| Falhas possíveis | A causa da falha | Método de eliminação da falha |
| 1. Escapamento da superfície de selagem | 1. O parafuso médio da flange está fraco. | 1. Aperte o parafuso médio da flange uniformemente. |
| 2. Dano à superfície de selagem. | 2. Repare a superfície de selagem ou substitua as peças. | |
| 2. Escapamento de embalagem | 1. Insuficiente embalagem. | enchimento 1.Add. |
| 2. A embalagem não é pressionada firmemente. | 2.Press a embalagem firmemente. | |
| 3. Escapamento na boca média | 1. A almofada média da flange é danificada ou inválida. | 1.Replace a gaxeta média da flange. |
| 2. Os parafusos médios da flange não são apertados. | 2.Tighten o parafuso médio da flange uniformemente. |
1. Este produto deve ser mantido em um armazém seco e é proibido restritamente para ser armazenado no ar livre.
2. Armazenamento a longo prazo, manutenção regular.
3. Este produto pode ser instalado em toda a posição do encanamento ou do equipamento, mas deve ser conveniente abrir e fechar-se.
4. Antes da instalação, o teste de pressão deve ser realizado para cumprir as exigências antes da instalação.
5. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.
6. O produto não será sujeitado a uma grande força externo após a instalação.
7. A posição do punho indica se a válvula é aberta ou fechada. O punho abre quando é liso com a linha central da tubulação, e fecha-se quando é perpendicular à linha central da tubulação.
8. As condições operacionais serão consistentes com as exigências da especificação de rendimento
