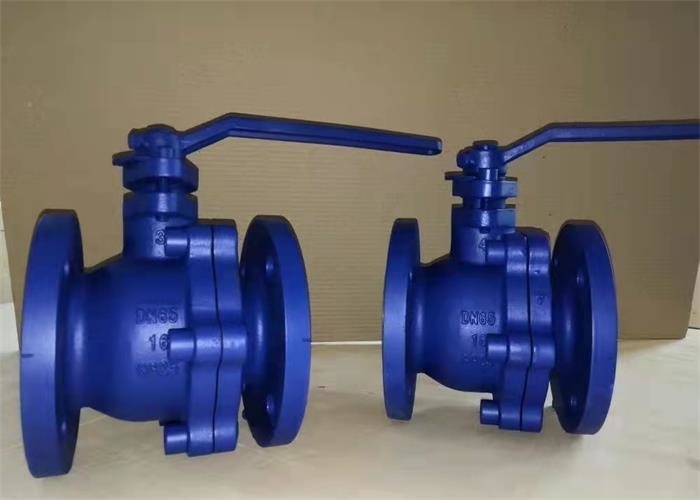

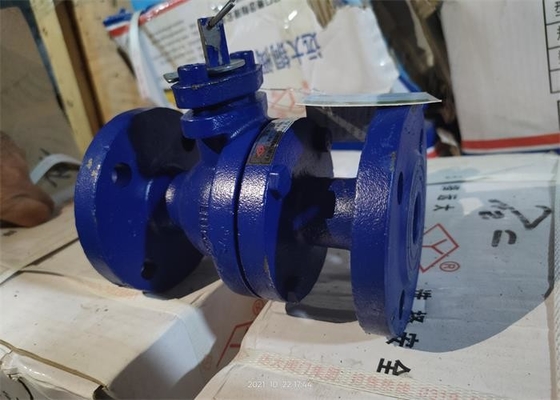

Válvula de bola da flutuação do tamanho 80mm Grey Iron Material Water Medium

Princípio da ação

A válvula é composta do corpo de válvula, bola, haste de válvula, glândula de embalagem, placa do limite, punho e a outra paralela da linha central das peças, do punho e do encanamento à válvula está na posição aberta, e na perpendicular da linha central da tubulação à posição fechado, girando o punho 90 graus para realizar a abertura e o fechamento

Tamanho da conexão

Material principal da parte

A válvula caracteriza

1. Estrutura simples, boa tecnologia de fabricação, abertura flexível e rápida e fechamento, escala larga da aplicação.

2. A haste adota a estrutura da prevenção de erupções para aumentar a segurança da válvula de bola.

3. O meio pode fluir de ambos os lados do corpo de válvula em todo o sentido, pode conseguir a finalidade de ligar ou do eliminar

Parâmetros técnicos

· Pressão nominal: 1.0/1.6MPa

· Diâmetro nominal: DN15-150mm

· Temperatura e meio aplicáveis: O material principal é ferro fundido cinzento: temperatura aplicável 0℃ ~ 120℃, meio aplicável: água; vapor saturado de ≤0.2MPa; óleo geral da qualidade de ≤1.4MPa.

· Projeto e fabricação: Ferro de GB/T 15185 e válvula de bola de cobre

· Comprimento da estrutura: Comprimento da estrutura da válvula do metal de GB/T 12221

· Extremidade de conexão: Flange integral do ferro fundido de GB/T 17241,6

· Inspeção e teste: Teste de pressão industrial da válvula GB/T13927

Precauções para o armazenamento, a instalação e o uso

1. Estrutura simples, boa tecnologia de fabricação, abertura flexível e rápida e fechamento, escala larga da aplicação.

2. A haste adota a estrutura da prevenção de erupções para aumentar a segurança da válvula de bola.

3. O meio pode fluir de ambos os lados do corpo de válvula em todo o sentido, pode conseguir a finalidade de ligar ou do eliminar.

Precauções para o armazenamento, a instalação e o uso

1. Esta válvula é mantida em um armazém seco, e proibida restritamente para ser armazenada no ar livre.

2. O armazenamento a longo prazo deve ser mantido regularmente.

3. O produto pode ser instalado em toda a posição e em qualquer encanamento, e as condições de trabalho devem ser consistentes com as exigências nas especificações de rendimento.

4. Antes da instalação, o teste de pressão deve ser realizado para cumprir as exigências antes da instalação.

5. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.

6. Após a instalação, o produto não será sujeitado a uma grande força externo.

7. O sentido do punho deve ser consistente com o sentido do sulco quadrado da haste.

8. Quando a temperatura mínima local é mais baixa do que 4℃, a proteção da isolação deve ser feita; Como a válvula da extremidade, deve ser aquecida com uma tubulação ou um revestimento para impedir que a temperatura da parede da tubulação caia abaixo de 0℃.

9. É proibido restritamente para instalar e usar-se no encanamento sob a vibração ou em mudanças rápidas na temperatura média.
