Detalhes do produto:
Condições de Pagamento e Envio:
|

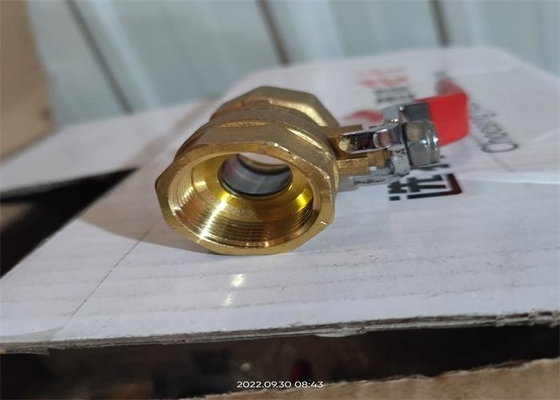

| Nome do produto: | Válvula de bronze da água | Material do corpo: | bronze |
|---|---|---|---|
| Cor: | cara de bronze | Temperatura de trabalho: | -10°C a 150°C |
| Tamanho: | DN15 To100 | Meio: | Ar, água, óleo |
| Conexão: | Rosqueado | Pressão: | 1.6Mpa |
| Realçar: | Válvula de bola rosqueada selo de PTFE,Mpa rosqueado da válvula de bola 1,6 |
||
A válvula é usada para a água da temperatura ≤150℃, vapor e óleo e o outro encanamento médio não corrosivo para abrir e fechar-se

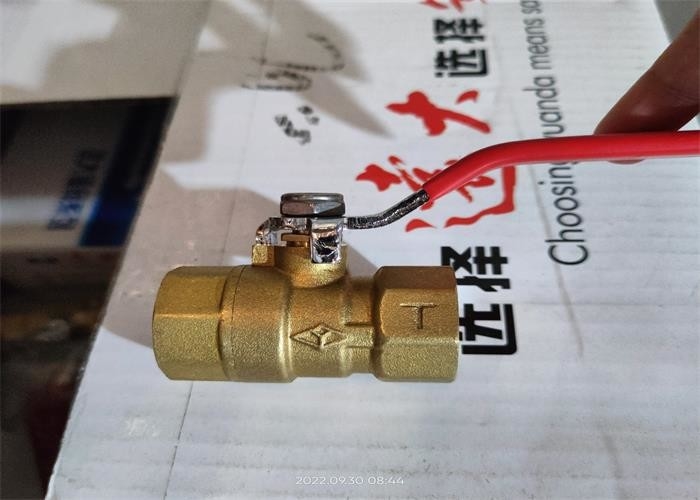

Q11f-16t é composto do corpo de válvula, da bola, da haste de válvula, do punho e das outras peças. O punho está paralelo à linha central da tubulação indicar que a válvula está na posição aberta, e à perpendicular à linha central da tubulação para indicar que a válvula está na posição fechado. O punho é girado 90° para realizar a abertura e o fechamento.
| Tipo | G | Tamanho (milímetros) | ||
| L | H | Mim | ||
| Q11F-16T | 1/2 | 51,4 | 48,2 | 90 |
| 3/4 | 57,4 | 51 | 90 | |
| 1 | 67,4 | 58 | 100 | |
| 1 1/4 | 77,5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105,4 | 79 | 137 | |
| Nome de parte | Material |
| Corpo | HPb59-1 |
| Bola | HPb59-1 |
| Haste | HPb59-1 |
| Selo | PTFE |
| Tipo |
Pressão (MPa) |
Pressão de testes | Temperature℃ | Meio | |
|
Shell (água) MPa |
Selo (água) MPa |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20~150℃ | Água, ≤ interno 0.4mpa do gás do encanamento, ≤ 0.6mpa do ar, líquido não corrosivo |
1. Esta válvula é mantida em um armazém seco, e proibida restritamente para ser armazenada no ar livre.
2. O armazenamento a longo prazo deve ser mantido regularmente.
3. O produto pode ser instalado em toda a posição e em qualquer encanamento, e as condições de trabalho devem ser consistentes com as exigências nas especificações de rendimento.
4. Antes da instalação, o teste de pressão deve ser realizado para cumprir as exigências antes da instalação.
5. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.
6. Após a instalação, o produto não será sujeitado a uma grande força externo.
7. O sentido do punho deve ser consistente com o sentido do sulco quadrado da haste
