Detalhes do produto:
Condições de Pagamento e Envio:
|

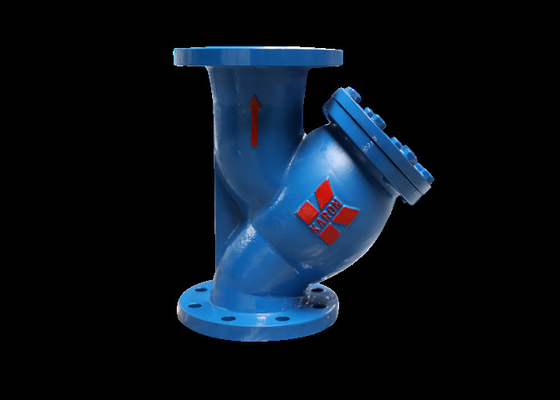

| Nome do produto: | Válvula do filtro de Y | Conexão: | Extremidades da flange |
|---|---|---|---|
| Tamanho: | DN65~DN200 | Cor: | Azul do pedido do cliente |
| Material do corpo: | Ferro fundido | Tipo: | Tipo filtro de Y. |
| Pressão: | mpa 1.0~1.6 | Temperatura dos meios: | ℃ ≤200 |
| Realçar: | válvula do filtro do filtro y,válvula do filtro de 60mm y,tipo válvula de 60mm y do filtro |
||
A válvula caracteriza:
1. Forma simples, boa tecnologia de fabricação, escala larga da aplicação, fácil instalar.
2. A estrutura razoável e compacta, aparência completa, pode filtrar impurezas no meio no trabalho.
3. O meio pode correr através do sentido da válvula, filtro da entrada através do filtro, e flui para fora da tomada para conseguir a finalidade da filtragem
| Nome de parte | Material |
| Corpo, capota | HT200 |
| Filtro | 304 |
| Tipo | (DN) | Tamanho | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Tipo | Pressão (MPa) | MPa da pressão de teste | Temperature℃ | Meio |
| força (água) | ||||
| (KS) YDST | 1,0 | 2,0 | -10~200℃ | Vapor |
1. Este produto é instalado no encanamento para filtrar impurezas no encanamento e para proteger o funcionamento normal das válvulas ou do equipamento.
2. Contorneie a tubulação para instalar o produto.
3. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.
4. A válvula não será sujeita à grande força externo após a instalação.
5. Quando a temperatura mínima local é mais baixa do que 4℃, a proteção da isolação deve ser feita; Como a válvula da extremidade, deve ser aquecida com uma tubulação ou um revestimento para impedir que a temperatura da parede da tubulação caia abaixo de 0℃.
6. É proibido restritamente para instalar e usar-se no encanamento sob a vibração ou em mudanças rápidas na temperatura média.
7. O produto é instalado geralmente na entrada da válvula de diminuição da pressão, da válvula de controle hidráulica e do outro equipamento. A posição de instalação deve ser 6-10 vezes do diâmetro da válvula da proteção, e o sentido de fluxo do meio deve ser consistente com o sentido da seta no corpo de válvula; Se não, o efeito de filtração não pode ser conseguido.
8. A cavidade da tubulação e da válvula deve ser limpada antes da instalação. O ciclo de limpeza dentro de 3 anos após a instalação e o uso realiza-se como segue, e uma vez por ano após 3 anos.
1. Este produto é apropriado para o ≤ 1.6mpa da pressão nominal, água da temperatura 0℃~120℃, ≤ 0.2mpa saturou o vapor, oleoduto, pode filtrar a sujeira, a precipitação, a oxidação e os outros restos no meio
2. A válvula é do meio na entrada, através do filtro para conseguir a finalidade da filtragem, saída da tomada
· Pressão nominal: 1.6mpa
· Diâmetro nominal: DN32-450mm
· Temperatura e meio aplicáveis:
·O material principal é ferro fundido cinzento, temperatura aplicável 0℃ ~ 120℃, meio aplicável: água, vapor do ≤ 1.0mpa, produtos petrolíferos;
·O material principal é ferro dútile, temperatura aplicável 0℃ ~ 200℃, meio aplicável: água, vapor do ≤ 1.0mpa, produtos petrolíferos;
· Projeto e fabricação: GB/T12233 referem a válvula de globo universal do ferro da válvula e a válvula de verificação do elevador
· Comprimento da estrutura: Comprimento da estrutura da válvula do metal GB/T12221 ou padrão do fabricante
· Extremidade de conexão: Flange integral do ferro fundido de JB/T 78
· Inspeção e teste: Teste de pressão industrial da válvula GB/T13927
