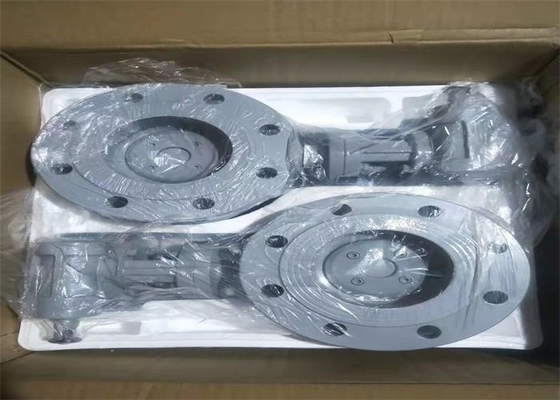

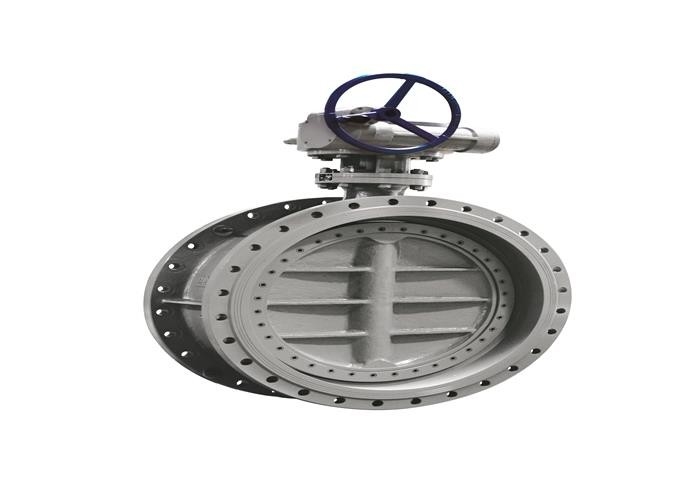

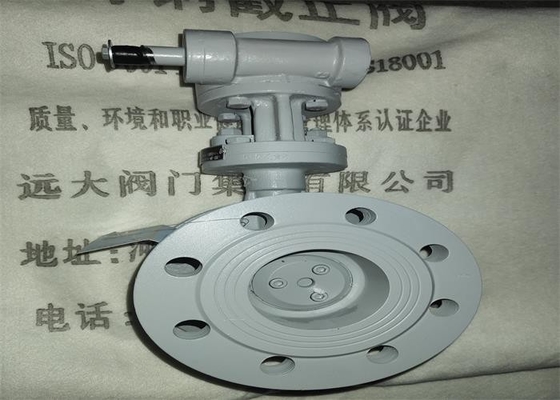

Corpo de aço carbono do MPA PN1.6 e disco, válvula de borboleta flangeada

Uso:

A válvula pode ser usada no encanamento ou no equipamento para o fechamento, a conexão e o regulamento do fluxo

Tamanho da conexão:

Material principal da parte

A válvula caracteriza:

A válvula é movimentação do sem-fim, conexão da flange, padrão de projeto de JB/T 8527, excentricidade três

Válvula de borboleta que a linha central de rotação da placa de borboleta (linha central da haste) e a superfície de selagem da placa de borboleta de um desvio, a rotação do assento

A linha central e o formulário da linha central do canal de fluxo do corpo de válvula um ângulo. A válvula consiste em um corpo de válvula, em uma placa de borboleta, em uma haste de válvula e em uma placa de borboleta

Anel de selagem, anel de pressão da placa de borboleta, suporte, tampa de extremidade, e outras peças.

2. Com a operação cocleária, a haste de válvula gerencie 90° e a placa de borboleta gerencie 90°, para realizar a abertura

De ligar/desligar. Porque o produto é a estrutura três excêntrica, pode produzir um efeito do CAM em processo da abertura e do fechamento

Se, reduza o torque de comutação da válvula, para reduzir o desgaste entre o assento e a placa de borboleta, prolongue a válvula

A vida útil de.

Parâmetros técnicos

· Pressão nominal: 0,6, 1,0, 1,6, MPa 2,5

· Diâmetro nominal: DN50-DN2000mm

· Temperatura e meio aplicáveis:

·O material principal é o aço carbono WCB, temperatura apropriada -29 ~ 425℃, meio apropriado: água, óleo, vapor.

· Projeto e fabricação: Válvula de borboleta do selo do metal de JB/T 8527

· Comprimento da estrutura: Comprimento da estrutura da válvula do metal de GB/T 12221

· Extremidade de conexão: Flange integral da tubulação de aço de GB/T 9113

· Inspeção e teste: Inspeção e teste da válvula de GB/T 13927

Matérias que precisam a atenção:

1. Esta válvula é mantida em um armazém seco, e proibida restritamente para ser armazenada no ar livre.

2. Armazenamento a longo prazo, manutenção regular.

3. A válvula é instalada no encanamento horizontal ou vertical, mas deve ser fácil abrir e fechar-se.

4. Antes da instalação, o teste de pressão deve ser realizado para cumprir as exigências antes da instalação.

5. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.

6. A válvula não será sujeita à grande força externo após a instalação.

7. O sentido de fluxo médio deve ser consistente com o sentido da seta do corpo de válvula durante a instalação.

8. As condições operacionais cumprirão as exigências técnicas nas especificações de rendimento.
