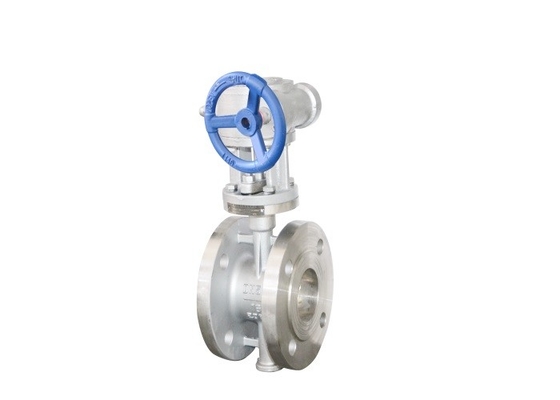

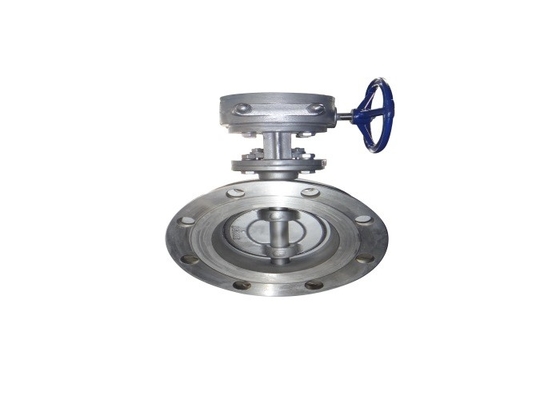

Válvula de borboleta material da extremidade da flange do corpo de aço inoxidável do tamanho DN300

Uso:

A válvula pode ser usada no encanamento e o equipamento de meios corrosivos para obstruir, selar e regular o caudal, posição inteiramente aberta, o caudal do meio no encanamento não será maior de 5M /s

Tamanho da conexão:

Material principal da parte

Parâmetros técnicos

· Pressão nominal: 1,0, MPa 1,6
· Diâmetro nominal: DN50-DN600mm
· Temperatura e meio aplicáveis:
·O material principal é CF8 de aço inoxidável, temperatura apropriada -29 ~ 425℃, meio apropriado: água, óleo, vapor e líquido corrosivo ácido nítrico.
· Projeto e fabricação: Válvula de borboleta do selo do metal de JB/T 8527
· Comprimento da estrutura: Comprimento da estrutura da válvula do metal de GB/T 12221
· Extremidade de conexão: Flange integral da tubulação de aço de GB/T 9113
· Inspeção e teste: Inspeção e teste da válvula de GB/T 13927

A válvula caracteriza:

1. A válvula adota a estrutura três excêntrica, com a função de selagem mais apertada, o desempenho de selagem é segura.
2. O anel de selagem da placa de borboleta adota a combinação da placa da multi-camada de grafite flexível e de placa de aço inoxidável, resistência de corrosão média, erosão, manutenção livre, vida útil longa.
3. A superfície de selagem do corpo de válvula é a tecnologia de processamento do corpo, resistente à corrosão e à erosão médias, manutenção livre, vida útil longa.
4. De grande resistência da placa de borboleta, grande área do fluxo, resistência pequena do fluxo.
5, o eixo da válvula são selados com embalagem flexível da grafite, mais alta a pressão média, melhor a selagem. O desgaste da embalagem pode ser compensado continuando comprimir a glândula de embalagem.

Matérias que precisam a atenção:

1. Este produto deve ser armazenado em um armazém seco e é proibido restritamente para ser armazenado no ar livre.
2. O sentido de fluxo médio deve ser consistente com o sentido da seta no corpo de válvula quando a válvula é instalada.
3. O teste de pressão deve ser realizado antes da instalação, e pode ser instalado após ter passado o teste.
4. A cavidade da tubulação e da válvula deve ser limpada antes da instalação.
5. O produto não será sujeito à grande força externo após a instalação.
6. As condições operacionais cumprirão as exigências técnicas nas especificações de rendimento.
7. Ajuste o suporte da válvula caso necessário.
8. Armazenamento a longo prazo, manutenção regular.
