Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | válvula de bola da flutuação | Poder: | Punho |
|---|---|---|---|
| Pressão: | 150LB | Temperatura dos meios: | -29~150℃ |
| Meio: | água, óleo, vapor | Cor: | O pedido do cliente |
| Material da bola: | F304 | Tamanho portuário: | 1/2 " ~8" |
| Realçar: | válvula de flutuação da água 4 polegadas,válvula de flutuação flangeada 4 polegadas,Válvula de bola da flutuação 150LB |
||
Esta válvula é apropriada para abrir e fechar-se dos oleodutos da água, do vapor e.

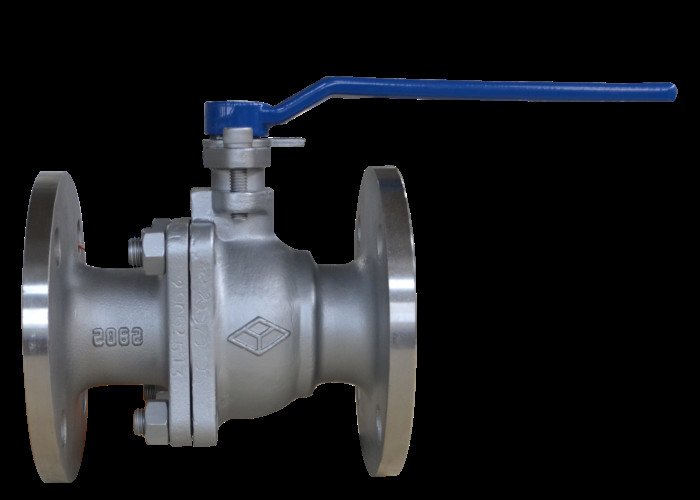

A válvula é composta do corpo de válvula, da bola, da haste de válvula, do punho e das outras peças. A haste de válvula gerencie girando o punho
o ° 90, a haste da válvula conduz a bola para girar pelo ° 90 para realizar a abertura e o fechamento.
| Tipo | Pressão (libras) | pressão de teste | temperature℃ apropriado | meio apropriado | |
| força (água) (MPa) | selo (água) (MPa) | ||||
| API (B) Q41F-150Lb (C) | 150 | 3,0 | 2,2 | ≤150℃ | água, vapor, óleo |
·Projeto e fabricação: API 6D
·Comprimento da estrutura: API 6D
·Extremidade da conexão: ASME B16.5
·Inspeção e teste: API 6D
| Nome de parte | Material |
| Corpo | ASTM A216 WCB |
| Haste, bola | ASTM A182 F304 |
| Selo, embalando | PTFE |
| DN | L | D | D1 | D2 | b | N-h | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Falhas possíveis | Causa da falha | Método de eliminação da falha |
| Escapamento da superfície de selagem |
1. Os parafusos médios da flange estão fracos. 2. A superfície de selagem é danificada. |
1. Aperte uniformemente os parafusos médios da flange. 2. Apare a superfície de selagem ou substitua as peças. |
| Escapamento de embalagem |
1. Insuficiente embalagem. 2. A embalagem não é comprimida. |
1. Adicione o enchimento. 2. Comprima a embalagem. |
| Escapamento na boca média |
1. A sino almofada francesa é danificada ou inválida. 2. Os parafusos médios da flange não são apertados. |
1. Substitua a gaxeta média da flange. 2. Aperte uniformemente os parafusos médios da flange.
|
1. O produto será armazenado em um armazém seco e não armazenado no ar livre.
2. Para o armazenamento a longo prazo, a manutenção regular é exigida.
3. Este produto pode ser instalado em toda a posição do encanamento ou do equipamento, mas deve ser fácil abrir e fechar-se.
4. O teste de pressão será realizado antes da instalação, e a instalação pode somente ser realizada se cumpre as exigências.
5. Limpe a cavidade da tubulação e da válvula antes da instalação.
6. O produto não será sujeitado à grande força externo após a instalação.
7. A posição do punho indica que a válvula é aberta ou fechada. O punho é aberto quando está paralelo à linha central do encanamento, e fechado quando é perpendicular à linha central do encanamento.
8. As condições operacionais serão consistentes com as exigências das especificações de rendimento.
