Detalhes do produto:
Condições de Pagamento e Envio:
|

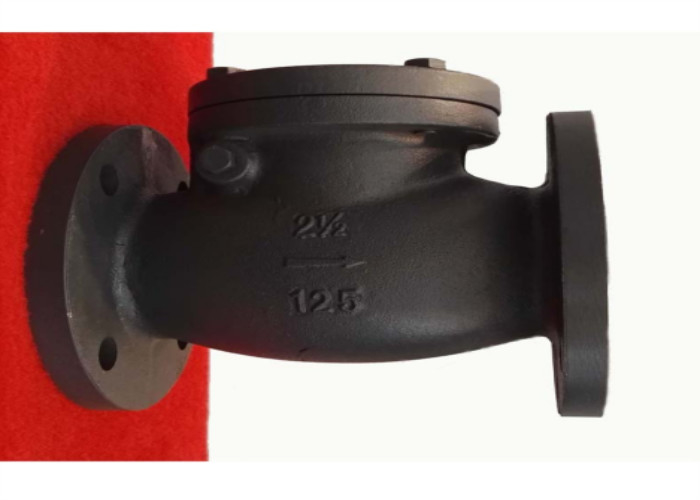

| Nome do produto: | Válvula de verificação do balanço | Cor: | O pedido do cliente, preto/cinzento |
|---|---|---|---|
| Padrão: | API | Material do corpo: | Ferro de cinza |
| Conexão: | Extremidades da flange, RF | Meio: | Gás de óleo da água |
| Estrutura: | Balanço | Temperatura dos meios: | Temperatura média |
| Realçar: | válvula de verificação flangeada 2 do balanço,válvula de verificação flangeada encanamento do balanço,a válvula da verificação do balanço 2 flangeou |
||
Princípio de ação
A válvula é composta do corpo de válvula, da tampa da válvula, do disco da válvula, do balancim e das outras peças. O disco da válvula pode automaticamente impedir o recuo fluido. O disco da válvula da válvula é aberto sob a ação da pressão fluida, e os fluxos fluidos do lado da entrada ao lado de tomada. Quando a pressão de entrada é mais baixa do que a pressão da tomada, o disco da válvula fecha-se automaticamente sob a ação da diferença da pressão fluida, da sua própria gravidade e dos outros fatores para impedir que o meio flua para trás.
medida de conexão
| tamanho | L | φ2 | φ1 | φ | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5" | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3" | 241 | 190 | 152,4 | 76,2 | 4-Ф19 | 118 |
| 4" | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5" | 330 | 254 | 215,9 | 127 | 8-Ф22.2 | 155 |
| 6" | 356 | 279,4 | 241,3 | 152,4 | 8-Ф22.2 | 167 |
| 8" | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22.2 | 200,3 |
| 10" | 622 | 406,4 | 361,95 | 254 | 12-Ф25 | 252,5 |
| 12" | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Material do corpo | HT200 |
| Anel-O | ZHMn58-2-2 |
| Disco | HT200 |
| gaxeta | grafite 08+Flexible |
| Haste | HT200 |
| Capota | HT200 |
instruções 1. de 1.Storage, de instalação e de uso. A válvula será armazenada em um armazém seco, e as preparações do poeira-prova e as impermeáveis serão feitas. É proibido restritamente para armazenar no ar livre.
2. Para o armazenamento a longo prazo, manter-se-á regularmente.
3. Antes da instalação, verifique se o modelo e a especificação da válvula testada pressão estejam consistentes, limpe o interior e a parte externa da válvula, verificam se a válvula gire flexivelmente e se a superfície de selagem é danificada. Após a confirmação, a instalação pode ser realizada.
4. O encanamento ou o equipamento em que a válvula é instalada serão nivelados ou limpados primeiramente para remover o óleo, a escória de solda e outros sundries no encanamento ou no equipamento para evitar riscar a superfície de selagem da válvula.
5. Quando manualmente carregar e descarregar a válvula, ele forem proibidos para a rejeitar.
6. A válvula é instalada geralmente no encanamento horizontal, e não pode ser instalada no encanamento vertical. Note que o sentido de fluxo médio é consistente com o sentido da seta no corpo de válvula.
7. O teste de pressão será realizado antes da instalação, e a instalação pode somente ser realizada se cumpre as exigências.
8. O produto não será sujeitado à grande força externo após a instalação.
9. As condições operacionais serão consistentes com as exigências nas especificações de rendimento.
