Detalhes do produto:
Condições de Pagamento e Envio:
|

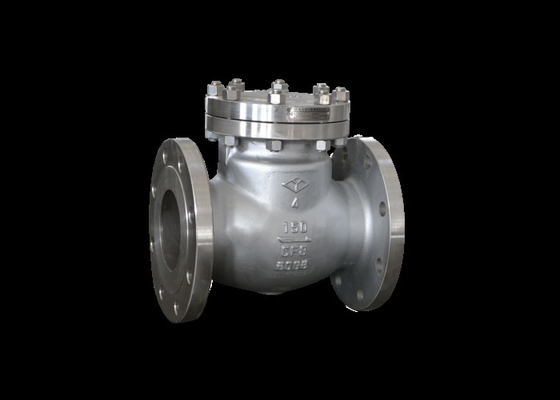

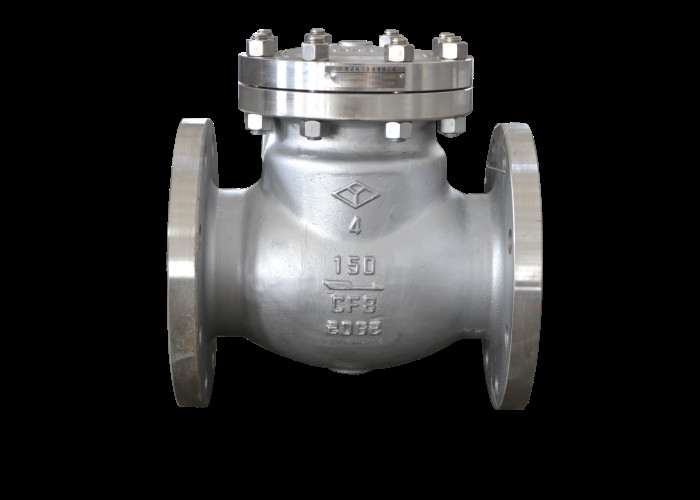

| Nome do produto: | Válvula de verificação do balanço | Cor: | O pedido do cliente |
|---|---|---|---|
| Meios: | água, óleo, vapor | Material do corpo: | De aço inoxidável |
| Conexão: | Extremidades da flange, RF | Temperatura de trabalho: | -29℃~425℃ |
| Tipo: | Balanço | Pressão: | 150LB |
| Realçar: | a válvula da verificação do balanço da pressão 150lb flangeou,a válvula de aço inoxidável da verificação do balanço flangeou,a pressão 150lb flangeou válvula de verificação do balanço |
||
Esta válvula é usada somente para impedir o fluxo reverso do meio nos vário encanamentos ou equipamento e para abrir e fechar uma maneira.
| tamanho | L | D | D1 | D2 | FB | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5" | 216 | 177,8 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 152,5 |
| 3" | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215,9 | 185,7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279,4 | 241,3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342,9 | 298,5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Extremidade da flange | ANSI B 16,5 |
| Cara a cara | ASME B 16,1 |
| Projeto e fabricação | ASME B 16,34 |
| Pressão nominal | 150 LIBRAS |
| teste do inferno (água) | mpa 3,0 |
| Teste do selo (água) | mpa 2,2 |
| Temperatura apropriada | ℃ do ≤ 150 da temperatura |
| Pressão apropriada | pressão < 150LB=""> |
| Meio apropriado | Água, vapor, óleo e líquidos corrosivos ácidos nítricos |
instruções 1. de 1.Storage, de instalação e de uso. A válvula será armazenada em um armazém seco, e as preparações do poeira-prova e as impermeáveis serão feitas. É proibido restritamente para armazenar no ar livre.
2. Para o armazenamento a longo prazo, manter-se-á regularmente.
3. Antes da instalação, verifique se o modelo e a especificação da válvula testada pressão estejam consistentes, limpe o interior e a parte externa da válvula, verificam se a válvula gire flexivelmente e se a superfície de selagem é danificada. Após a confirmação, a instalação pode ser realizada.
4. O encanamento ou o equipamento em que a válvula é instalada serão nivelados ou limpados primeiramente para remover o óleo, a escória de solda e outros sundries no encanamento ou no equipamento para evitar riscar a superfície de selagem da válvula.
5. Quando manualmente carregar e descarregar a válvula, ele forem proibidos para a rejeitar.
6. A válvula é instalada geralmente no encanamento horizontal, e não pode ser instalada no encanamento vertical. Note que o sentido de fluxo médio é consistente com o sentido da seta no corpo de válvula.
7. O teste de pressão será realizado antes da instalação, e a instalação pode somente ser realizada se cumpre as exigências.
8. O produto não será sujeitado à grande força externo após a instalação.
9. As condições operacionais serão consistentes com as exigências nas especificações de rendimento.
