Detalhes do produto:
Condições de Pagamento e Envio:
|

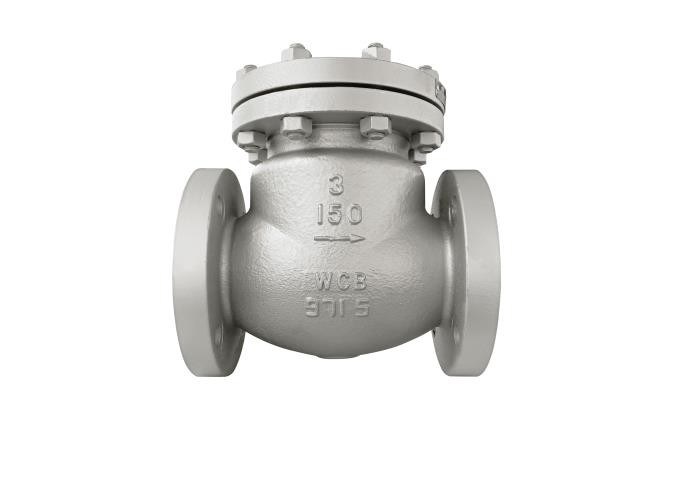

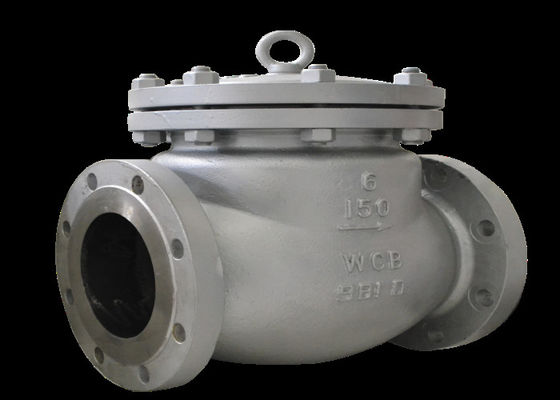

| Nome do produto: | Válvula de verificação do balanço | Cor: | O pedido do cliente, cinza |
|---|---|---|---|
| Padrão: | API | Material do corpo: | Aço carbono |
| Conexão: | Extremidades da flange, RF | Tamanho: | DN50-300 |
| Pressão: | Pressão média, Class150LB~Class2500LB | Temperatura dos meios: | Temperatura média, alta temperatura |
| Realçar: | o aço de molde flangeou válvula de verificação do balanço,válvula de verificação flangeada 3 polegadas do balanço,a válvula da verificação do balanço de 3 polegadas flangeou |
||
A válvula é composta do corpo de válvula, da tampa da válvula, do disco da válvula, do balancim e das outras peças. O disco da válvula pode automaticamente impedir o recuo fluido. O disco da válvula da válvula é aberto sob a ação da pressão fluida, e os fluxos fluidos do lado da entrada ao lado de tomada. Quando a pressão de entrada é mais baixa do que a pressão da tomada, o disco da válvula fecha-se automaticamente sob a ação da diferença da pressão fluida, da sua própria gravidade e dos outros fatores para impedir que o meio flua para trás.
| tamanho | L | D | D1 | D2 | FB | Z-Фd | H |
| 2" | 203 | 150 | 120,7 | 92,1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5" | 216 | 180 | 139,7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152,4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241,3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323,8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431,8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| nome de parte | material da parte |
| corpo, capota, suporte, balancim | ASTM A216 WCB |
| Pino cilíndrico | ASTM A276 410 |
| Disco | ASTM A105/ASTM A216 WCB |
| Falhas possíveis | Causa da falha | Método de eliminação |
| Escapamento da superfície de selagem da flange |
1. Os parafusos não são apertados. 2. A gaxeta é quebrada ou falhada. |
1. Aperte os parafusos uniformemente e simetricamente. 2. Substitua a gaxeta. |
| Escapamento da superfície de selagem |
1. A sujeira e outras matérias são misturadas entre as superfícies de selagem. 2. A superfície de selagem é danificada. |
1 limpo a superfície de selagem. 2. Apare a superfície de selagem ou substitua as peças. |
Projeto e fabricação: Válvulas de verificação da flange, do talão, de extremidade da soldadura e de extremidade da soldadura do API 594-2017
·Comprimento da estrutura: Válvulas de verificação da flange, do talão, de extremidade da soldadura e de extremidade da soldadura do API 594-2017
·Extremidade de conexão: Comprimento da estrutura da válvula de ASME b16.5-2017
·Inspeção e teste: Inspeção do API 598-2016 e teste das válvulas
·Avaliação da temperatura da pressão: ASME B16.34 flangeou válvulas rosqueadas e soldadas
