Detalhes do produto:
Condições de Pagamento e Envio:
|

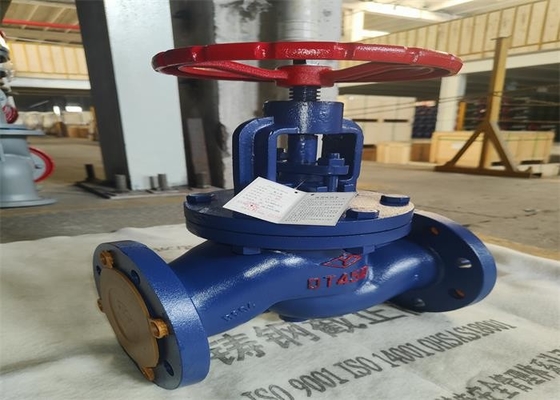

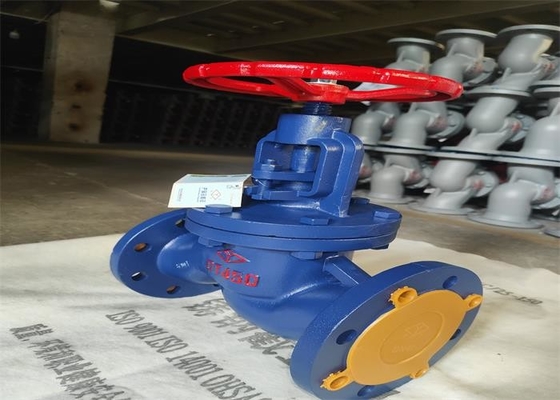

| Nome do produto: | Válvula de globo flangeada | Pressão: | 1,6 Mpa |
|---|---|---|---|
| Poder: | Volante | Temperatura apropriada: | ≤200℃ |
| Conexão: | Extremidade da flange | Cor: | O pedido do cliente, azul |
| Material do corpo: | Ferro de cinza | Meio: | Gás de óleo da água, água, vapor |
| Realçar: | válvula de globo flangeada 15mm,válvula de globo flangeada padrão do gb,tipo da flange de válvula do globo da pressão de 1 |
||
1. J41t/w/h/f/x-16 é uma válvula de parada conectada flange que cumpre com o padrão gb/t12233;
2. A válvula é composta do corpo de válvula, do disco, da capota, da haste da válvula e do volante.
Gire a roda de mão para fazer a válvula provir para girar, para conduzir o disco da válvula para aumentar ou cair para conseguir a finalidade da abertura e do fechamento
1. A estrutura é razoável e compacta, e o volume é pequeno. O corpo de válvula é tambor dado forma ou aerodinamizado, e a forma é bonita.
2. O torque de abertura e de fechamento é pequeno, e o selo é seguro e seguro.
3. O assento de válvula pode ser um assento de válvula substituível, que possa ser combinado com o material de superfície da selagem da parte de fechamento em toda a combinação para cumprir as exigências de condições de trabalho.
| Tipo |
Substantivo |
Medida (milímetros) | |||||||
| L | D | D1 | D2 | FB | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Material principal da parte
| Nome de parte | Material |
| Capota do corpo | Ferro dútile de DN15-65 Grey Iron /DN80-300 |
| Haste | Aço carbono, de aço inoxidável |
| Disco |
Cinza iron+Brass, ferro cinzento, Cinza iron+Stainless de aço, cinza iron+F4, cinza iron+rubber |
| gaxeta | XB300 |
| Embalagem | Grafite flexível |
| Porca de parafuso | 25/35 |
| Anel do selo | HR200/Brass (somente forDN15-50) |
