Detalhes do produto:
Condições de Pagamento e Envio:
|

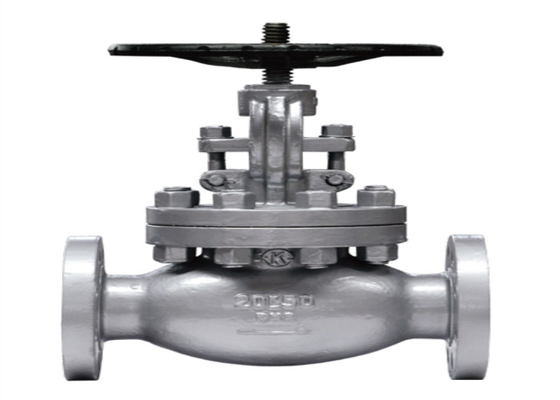

| Nome do produto: | Válvula de globo flangeada | Tamanho: | DN50 a DN200 |
|---|---|---|---|
| Material do corpo: | aço carbono | Meio: | Gás de óleo da água, água |
| Cor: | O pedido do cliente, branco prateado | Tipo de conexão: | RF |
| Tipo: | válvula de globo | Abra: | Volante |
| Realçar: | tipo da flange de válvula do globo da pressão 20k,tipo padrão coreano da flange de válvula do globo,o vapor moldou a válvula de globo flangeada de aço |
||
Características da válvula
1. A estrutura é razoável e compacta, e o volume é pequeno. O corpo de válvula é tambor dado forma ou aerodinamizado, e a forma é bonita.
2. O torque de abertura e de fechamento é pequeno, e o selo é seguro e seguro
Uso
Esta válvula é usada principalmente para conectar ou eliminar o meio no encanamento. Geralmente, não há nenhuma necessidade de ajustar o fluxo
Tamanho da conexão
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289,5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Tipo | Pressão | Pressão de teste | Temperature℃ apropriado | Meio apropriado | |
|
Força (água) MPa |
Encerre (água) MPa |
||||
|
J41H-20K
|
20K | 5,3 | 3,9 | -10~120℃ | Óleo, água, vapor |
| Nome de parte | Material |
| Capota do corpo | WCB |
| Haste | 25 |
| Porca da haste | 2Cr13 |
| Disco | ZCuAl10Fe3 |
