Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Válvula de globo flangeada | Padrão ou não padronizado: | Padrão |
|---|---|---|---|
| material do corpo: | De aço inoxidável | Tamanho: | DN15-DN150mm |
| Meio: | Gás de óleo da água, água | Cor: | Cor inoxidável |
| Tipo de conexão: | Flange | Temperatura apropriada: | ≤200℃ |
| Realçar: | dn150mm flangeou válvula de globo,válvula de globo flangeada padrão do api,a válvula do globo da pressão 150lb flangeou |
||

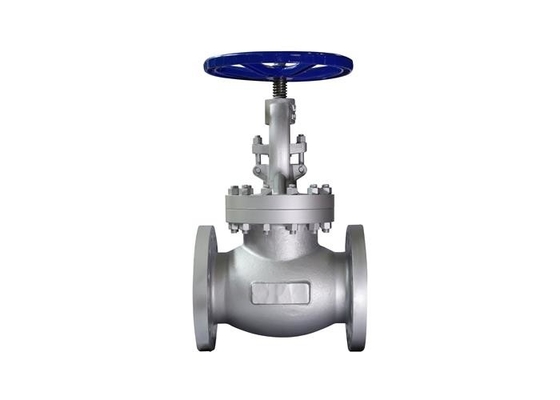

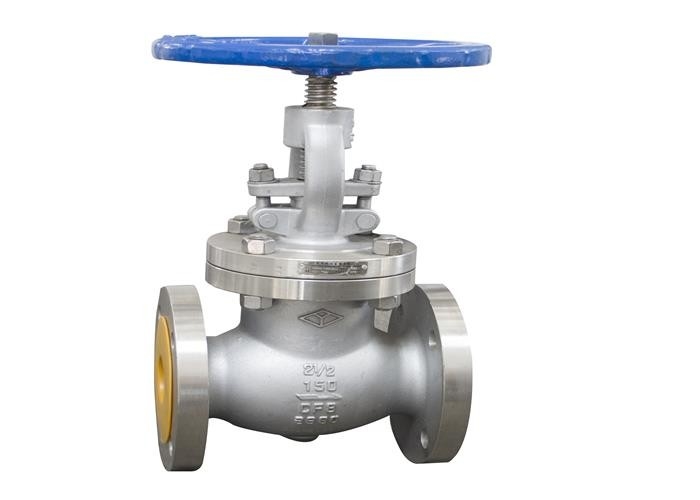

Esta válvula é usada principalmente para conectar ou eliminar o meio no encanamento. Geralmente, não há nenhuma necessidade de ajustar o fluxo.
1. Esta válvula é flange conectada, e o tamanho da flange cumprirá com o padrão do ANSI B 16,5.
2. Esta válvula é composta do corpo de válvula, da capota, do disco, da haste, da porca da haste, do volante e das outras peças. Girando o volante, a haste gerencie, e a haste conduz o disco para cima ou para baixo para conseguir a finalidade da abertura e do fechamento.
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Nome de parte | Material |
| Corpo, capota | CF8 |
| Disco | CF8 |
| Haste | F304 |
| Porca da haste | ZCuAI10Fe3 |
| Falha possível | Causa da falha | Método de eliminação |
| Escapamento da superfície de selagem |
1. Há uns sundries e uma sujeira entre as superfícies de selagem. 2. A superfície de selagem é danificada. |
1 limpa a sujeira e os sundries na superfície de selagem. 2. Refinish a superfície de selagem. |
| Escapamento do enchimento |
1. A glândula de embalagem não é apertada. 2. Insuficiente enchimento. 3. Falha de embalagem. |
1. Comprima uniformemente a embalagem. 2. Adicione o enchimento. 3. Substitua com a embalagem nova. |
|
Escapamento da superfície de selagem da conexão da flange |
1. Os parafusos médios da flange não são apertados ou a tensão é desigual. 2. A superfície de selagem da flange de conexão é danificada |
1. Aperte os parafusos uniformemente. 2. Refinish a superfície de selagem da flange. |
