Detalhes do produto:
Condições de Pagamento e Envio:
|

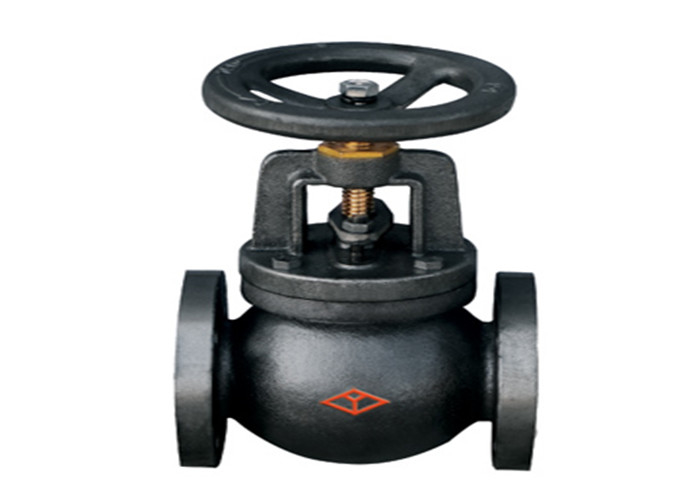

| Nome do produto: | Válvula de globo flangeada | material do corpo: | aço carbono |
|---|---|---|---|
| Meio: | Gás de óleo da água | Tamanho: | DN50-DN200MM |
| Conexão: | Extremidades da flange | Cor: | O pedido do cliente |
| Tipo da válvula: | válvula de globo | Poder: | Manual |
| Pressão: | Pressão média | Temperatura dos meios: | Temperatura média |
| Realçar: | válvula de globo flangeada padrão de Coreia,a pressão 10k flangeou válvula de globo,tipo da flange de válvula do globo do aço de molde |
||
Esta válvula é usada principalmente para eliminar ou conectar o meio no encanamento. Não é usada geralmente para regular o fluxo, o material principal é o aço carbono WCB, temperatura aplicável é -29 ~ 220 ℃, meio aplicável: água, óleo, vapor
1. a válvula é flange conectada e cumpre com o padrão de KS B 2361.
2. a válvula é composta do corpo de válvula, da capota, do disco, da haste da válvula, da porca da haste da válvula, do volante e das outras peças. A haste da válvula gerencie girando o volante, e a haste da válvula conduz o disco para aumentar ou cair para conseguir a finalidade da abertura e do fechamento
1. a estrutura é razoável e compacta, e o volume é pequeno. O corpo de válvula é tambor dado forma ou aerodinamiza dado forma, e a forma é bonita.
2. selagem de abertura e de fechamento pequena do torque, a segura e a segura.
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289,5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294,5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322,5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345,5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
