Detalhes do produto:
Condições de Pagamento e Envio:
|

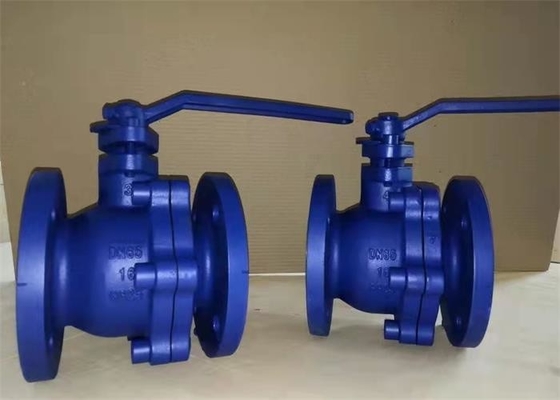

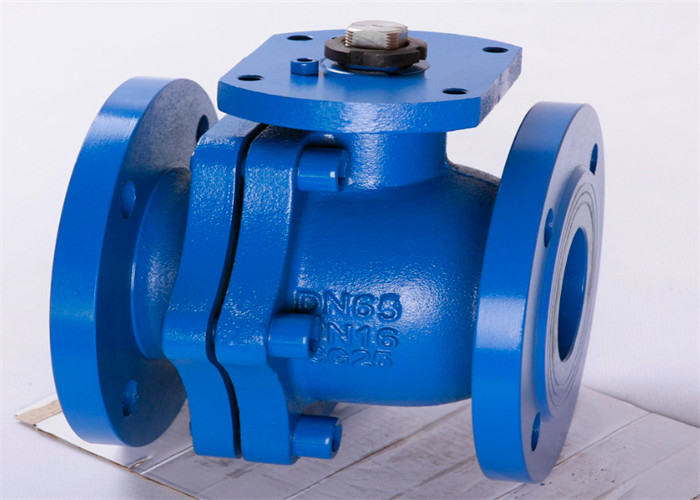

| Nome do produto: | Válvula de bola da flutuação | Material do corpo: | Ferro fundido |
|---|---|---|---|
| Cor: | Azul, o pedido do cliente | Conexão: | flange |
| Pressão: | Baixa pressão | Temperatura dos meios: | Temperatura normal |
| Tipo: | Válvula de bola | Meio: | Água |
| Poder: | handel | material da bola: | q235 |
| Realçar: | O ferro fundido anticorrosivo flangeou válvula de bola,O ferro fundido Q235 flangeou válvula de bola,Válvula de bola do ferro fundido do RUÍDO de Handel |
||
Introdução
A válvula de bola e a válvula de porta pertencem ao mesmo tipo de válvula. A diferença é que sua parte de fechamento é uma bola. A bola gerencie em torno da linha do centro do corpo de válvula para abrir e próximo. A válvula de bola é usada principalmente para eliminar, distribuir e mudar o sentido de fluxo do meio no encanamento. A válvula de bola GB padrão da flange/t21465-2008 da “terminologia válvula” é definida como uma válvula em que a grua (bola) é conduzida pela haste de válvula e gerencie em torno da linha central da haste de válvula.
| DN | d | L | D | C | R | b | N | h | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65,0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75,0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85,0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100,0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125,0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145,0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| Extremidade da flange | EN 1092-2 |
| Cara a cara DN15-DN100 | DIN3202 F4 |
| Cara a cara DN125-DN250 | DIN3202 F5 |
| Projeto e fabricação | RUÍDO 3357 |
