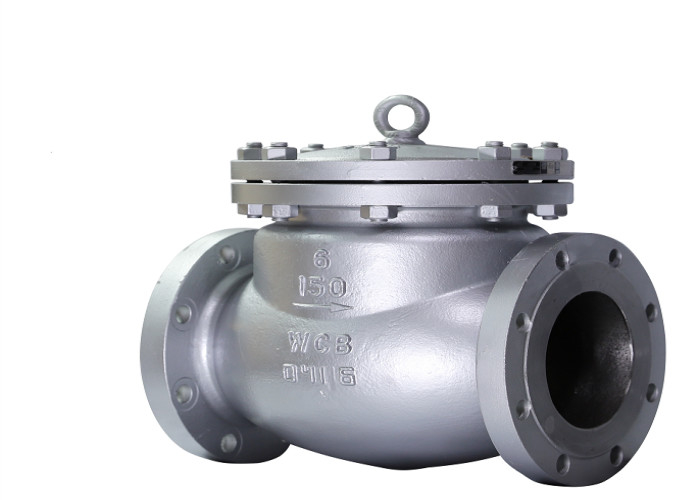

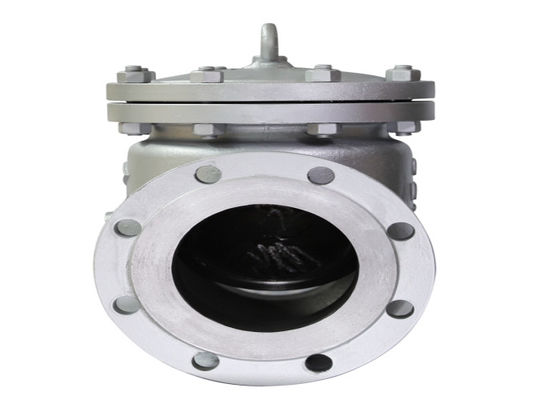

H44H-150LB moldou 150LB a pressão de aço API Flanged Swing Check Valve

Introdução

A válvula de verificação do balanço, igualmente conhecida como a válvula de sentido único ou a válvula de verificação, é usada para impedir o recuo do meio no encanamento. A válvula cujo as peças abrir e se fechar abrem ou se fecham automaticamente pelo fluxo e pela força médios para impedir o recuo médio é chamada válvula de verificação. A válvula de verificação é uma válvula automática, que seja usada principalmente no encanamento com fluxo de sentido único do meio. O meio é permitido somente fluir em um sentido para impedir acidentes. A válvula será instalada no encanamento horizontal geral

Uso:

A válvula de verificação do balanço é aplicável à pressão nominal PN1 0MPa~42.0MPa, Class150-2500; Diâmetro nominal DN15 ~ 1200mm, nps1/2 ~ 48; Nos vários encanamentos com temperatura de trabalho - de 196 ~ 540 o ℃, é usado para impedir o recuo médio. Selecionando os materiais diferentes (WCB, CF8 (m), CF3 (m), 1gr5mo, 15crmo1v, pode ser aplicado à água, ao vapor, ao óleo, ao ácido nítrico, ao ácido acético, ao meio de oxidação forte, à ureia e aos outros meios. É usado principalmente no petróleo, no adubo químico, farmacêutico, químico, na energia elétrica e nos outros encanamentos

estrutura:

A válvula de verificação do balanço adota a estrutura incorporado do balanço do balancim. Todas as peças de abertura e de fechamento da válvula são instaladas dentro do corpo de válvula e não penetram o corpo de válvula. À exceção do anel de selagem da gaxeta e de selagem usado na flange média, não há nenhum ponto externo do escapamento no conjunto, para eliminar a possibilidade de escapamento da válvula. A conexão do disco do braço e da válvula de balancim da válvula da verificação do balanço adota a estrutura esférica da conexão, de modo que o disco da válvula tenha um determinado grau de liberdade dentro de 360 graus e tenha a micro compensação apropriada da posição

Parte e materiais principais
